Реле давления дифференциальное PS-500 L используется в системах вентиляции зданий для контроля перепада давления на критически важных элементах: двигателях вентиляционных секций и фильтрах.
Реле работает в воздушных средах.
Технические характеристики реле давления PS-500 L:
Диапазон давления
|
30 - 500 Па
|
Дифференциал срабатывания
|
20 Па
|
Контакт при резистивной нагрузке
|
1,5 А
|
Контакт при индуктивной нагрузке
|
0,4 А
|
Рабочая температуру
|
-20 ... +60 C
|
Степень защиты
|
IP54
|
Максимальное давления
|
10 кПа
|
Рабочая среда
|
воздух
|
Ресурс работы
|
1000000 циклов
|
Диаметр патрубков воздуха
|
5 мм
|
Тип кабельного ввода
|
PG11
|
Соединения
|
винтовые клеммы
|

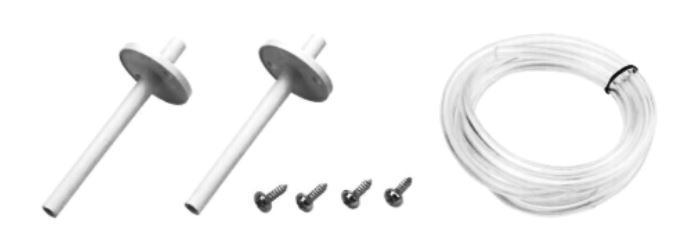

В комплект поставки дифференциального датчика давления PS-500 L входят:
-
Датчик перепада давления.
-
Трубка (длина 2 метра).
-
2 переходника (пластмасса).
-
4 крепежных шурупа для установки PS-500 L на корпусе вентиляционной установки.
Монтаж реле перепада давления PS500-L осуществляется вертикально патрубками вниз. Часть трубок должна быть проложена ниже корпуса реле.
Материалы реле PS500-L:
Схема соединений датчика дифференциального давления PS-500 L:
Типы контактов реле:
-
NO - нормально открытый.
-
NC - нормально закрытый.
-
COM - общий.
При увеличении разности давлений контакты 1-3 размыкаются, 1-2 замыкаются.
Настройка значения переключения давления осуществляется с помощью поворота ручки на лицевой стороне реле по часовой стрелке.

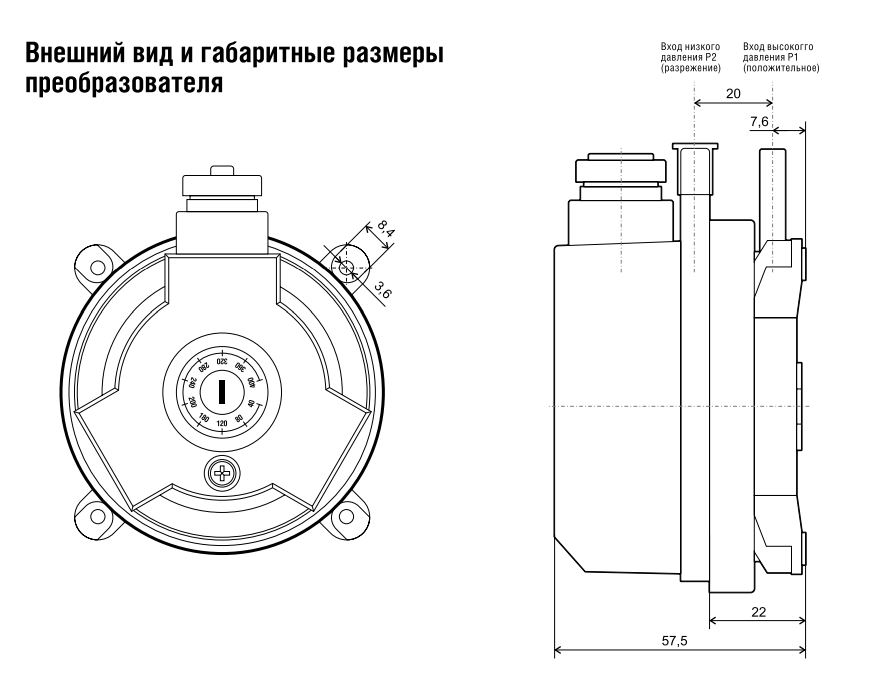

Размеры реле перепада давления PS-500 L:
Внимание! Недопустимо использовать реле дифференциального давления PS-500 L в качестве аварийного выключателя!
