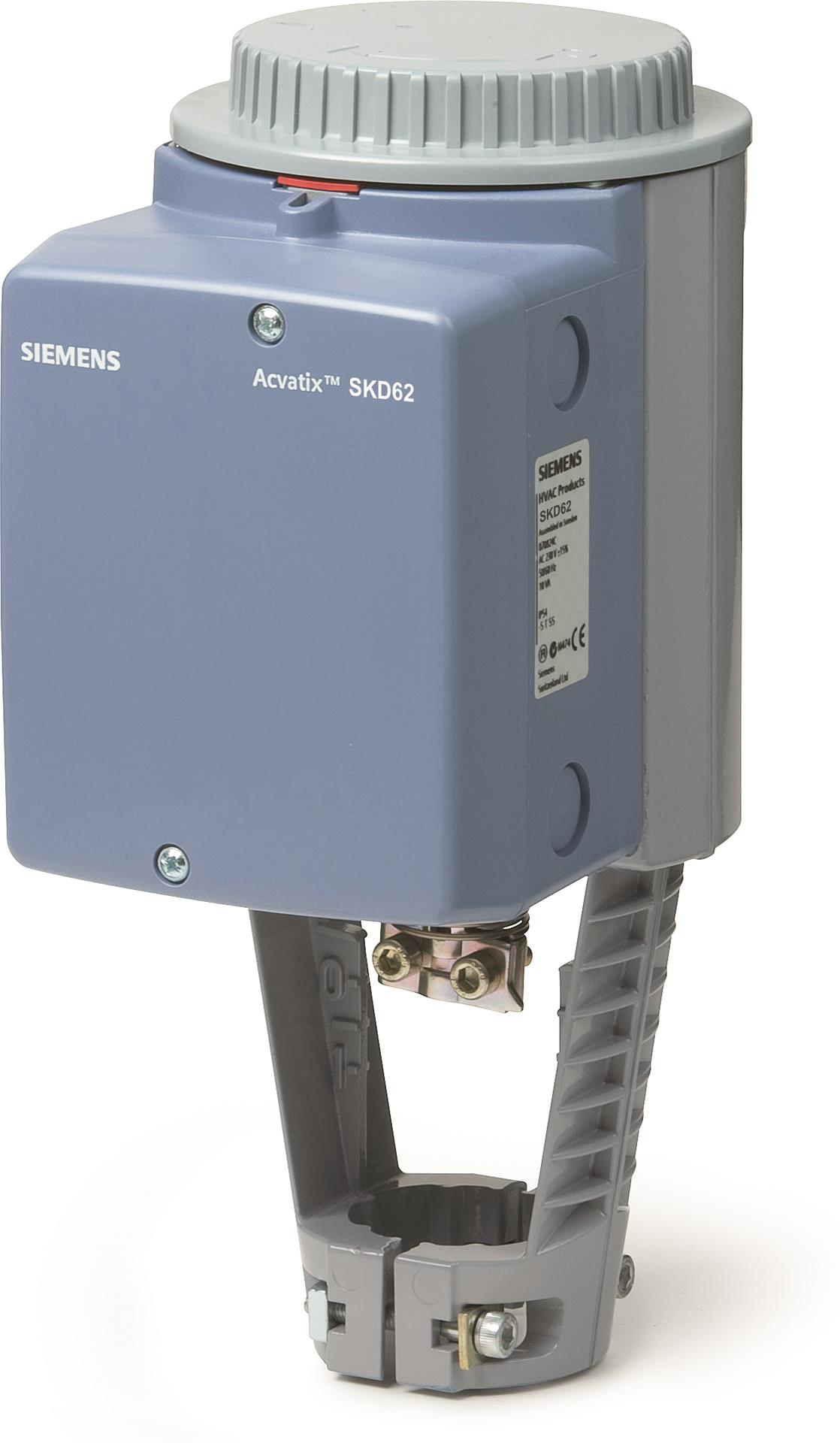

SKD62: Электрогидравлический привод Siemens для седельных клапанов, 1000 Н, 0-10 В, 30 сек., АС 24 В
Нужна специальная цена? Звоните: +7 (495) 730-30-17
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
Основные характеристики
Область применения
тепловые пункты, вентиляционные установки
Усилие, Н*м
1000
Время позиционирования, сек.
120
Класс защиты
IP54
Наличие возвратной пружины
да
Наличие кабеля в комплекте
нет
Положение при монтаже
Горизонтально или вертикально
Рабочее напряжение
АС 24 В
Температура окружающей среды
-15...50 C
Температура теплоносителя
-25…150 C
Тип привода
Электрогидравлический
Тип соединения
байонет
Тип управления
0-10 В
Ход штока
20 мм
Размеры (ДхШхВ), см.
34,2 x 21 x 17,7
Вес, кг
4

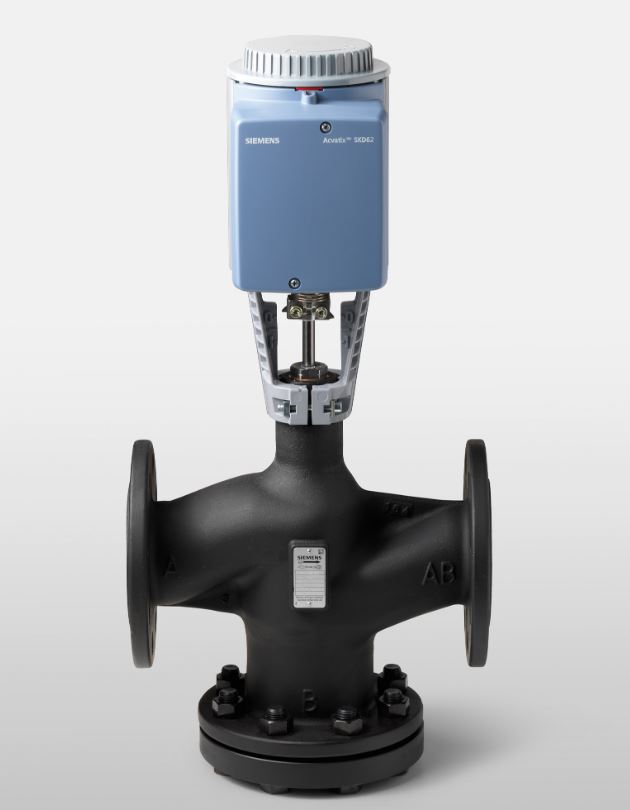

Электрогидравлический привод Siemens SKD62 предназначен для работы с 2-х и 3-ходовыми седельными клапанами с ходом штока 20 мм в качестве регулирующих и предохранительных стопорных клапанов в системах отопления, вентиляции и кондиционирования воздуха.
Применение SKD62:
- Регулирующие узлы индивидуальных тепловых пунктов.
- Смесительные узлы вентиляционных установок.
Преимущества привода SKD62:
-
Наличие возвратной пружины позволяет использовать SKD62 в системах ГВС (горячего водоснабжения).
-
Ход штока 20 мм позволяет увеличить точность регулирования.
- Надежная конструкция: привод относится к классу электрогидравлических, что делает его более износостойким по сравнению с механическими аналогами
- Управляющий сигнал 0-10 В.
Технические характеристики SKD62:
|
Напряжение питания |
AC 24 В |
|
Время срабатывания возвратной пружины |
15 сек. |
|
Усилие |
1000 Н |
|
Температура среды (теплоносителя) |
-25 ... +150 °C |
|
Влажность |
<95% относительной влажности |
|
Управляющий сигнал |
0-10 В |
|
Ход штока |
20 мм |
|
Сигнал управления |
0-10 В |
|
Потребляемая мощность |
17 ВА |
Подробные технические характеристики можно посмотреть в соответствующем разделе выше.

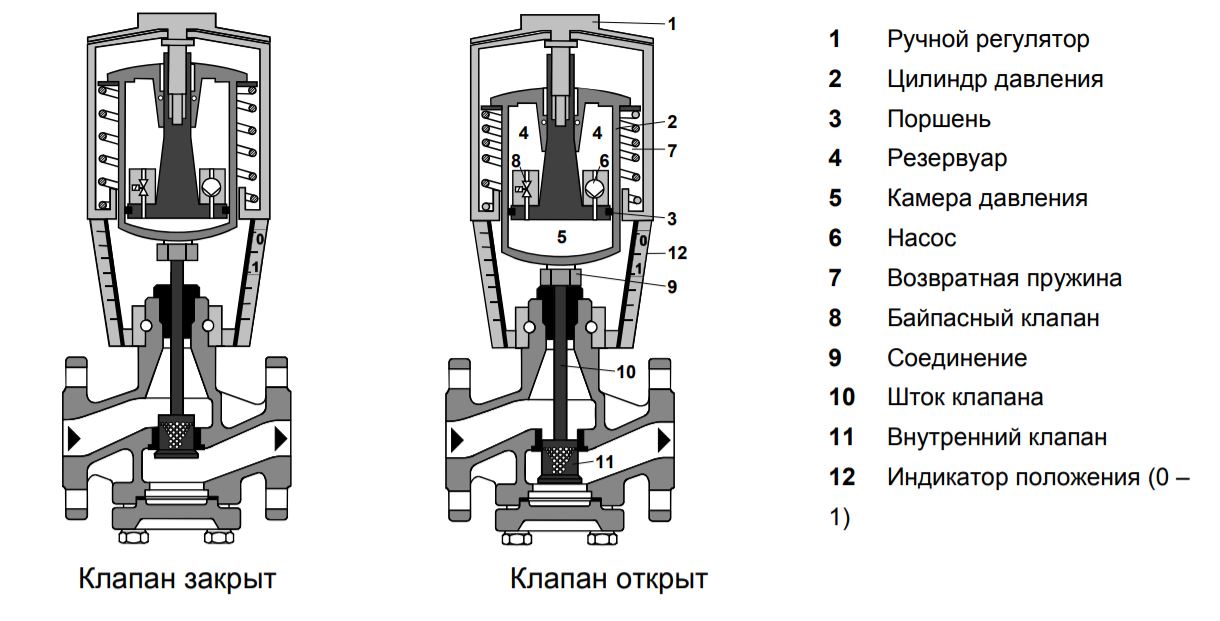

Принцип работы электрогидравлического привода SKD62:
- Насос перекачивает масло из емкости в камеру давления, тем самым перемещая шток клапана и открывая пробку клапана.
- После открытия клапана масло поступает обратно из камеры давления в емкость через возвратную пружину.
- Привод и клапан сохраняют текущее положение хода.
- В случае отключения напряжения привод возвращается в исходное положение под воздействием пружины.

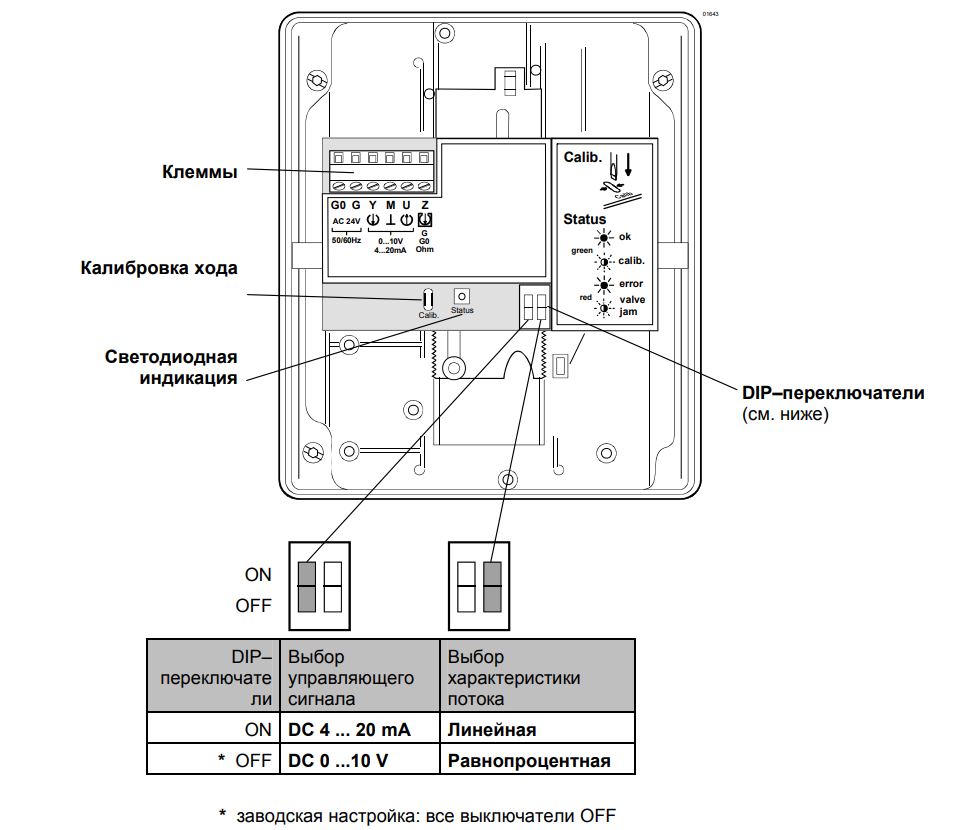

Для определения положений хода клапана 0 и 100% необходимо выполнить калибровку при первом запуске привода.

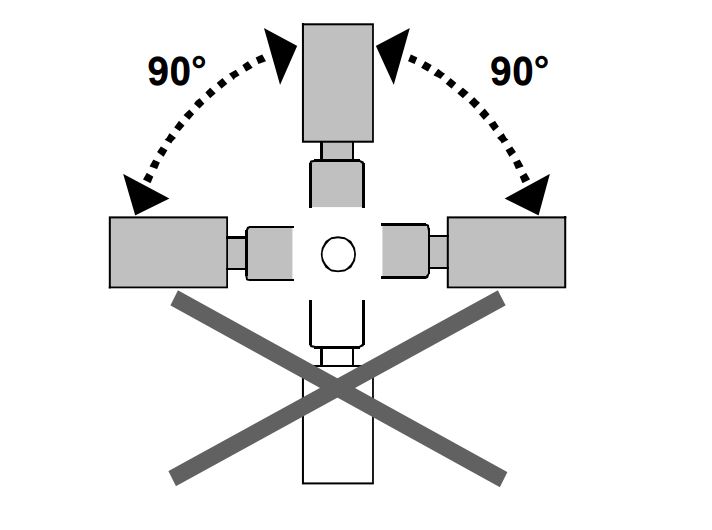

Схема установки SKD62 на клапан:
Не допускается установка привода в вертикальном положении вниз. Устанавливайте привод, как показано на рисунке.
Для монтажа пользуйтесь инструкцией расположенной на упаковке или вложенной в нее.
К электромеханическому приводу можно отдельно приобрести аксессуары:
- ASC1.6 Доп.контакт.
- ASZ6.6 Обогрев штока AC 24 В.
- ASK50 Механический инвертор штока.

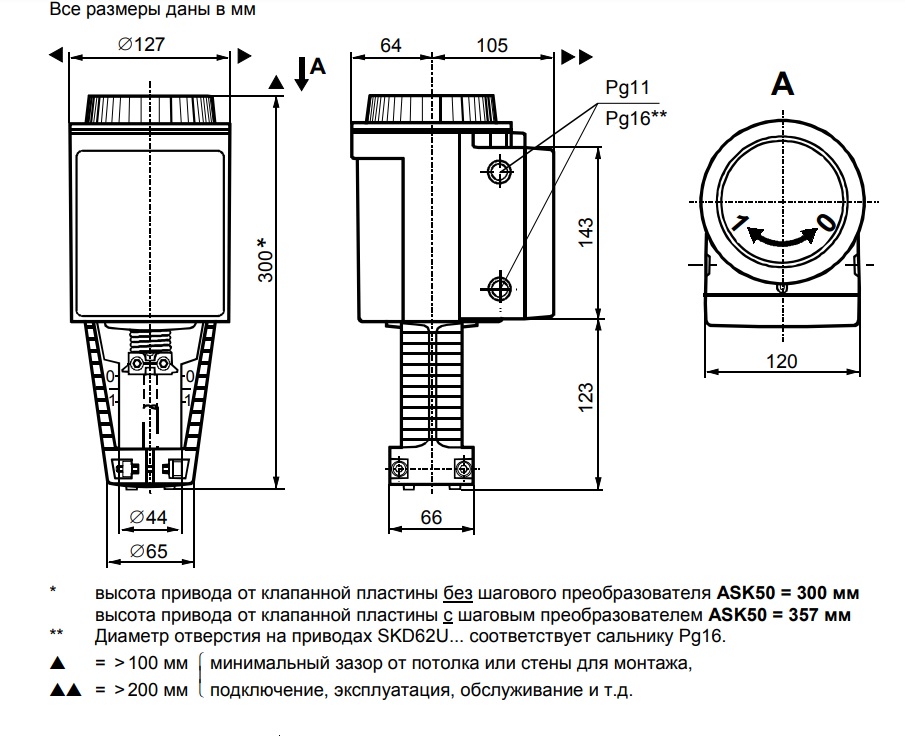

Размеры привода SKD62:
Размеры приведены в мм.
Если вам требуется чертеж привода в формате Autocad - обратитесь к нам и мы предоставим его.
Если у Вас есть вопросы по техническим характеристикам электрогидравлического привода SKD62, требуется подбор оборудования или проверка спецификации - отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!
 |
Наша компания является официальным дистрибьютором продукции для автоматизации инженерных систем зданий и систем безопасности Бизнес-подразделения "Автоматизация и безопасность зданий" компании "Сименс" (SIEMENS) на территории Российской Федерации. Это позволяет нам предлагать наиболее выгодные ценовые условия нашим клиентам, а также оптимизировать сроки поставки. |
Заказной номер
BPZ:SKD62
Производитель
Бренд
СИМЕНС
Серия
Acvatix
Линейка продукции
SKD
Производство
Германия
Гарантия
12 месяцев
