QBM81-3: Датчик-реле перепада давления Siemens, 20…300 Па, перекидной контакт

Артикул: QBM81-3
(0)

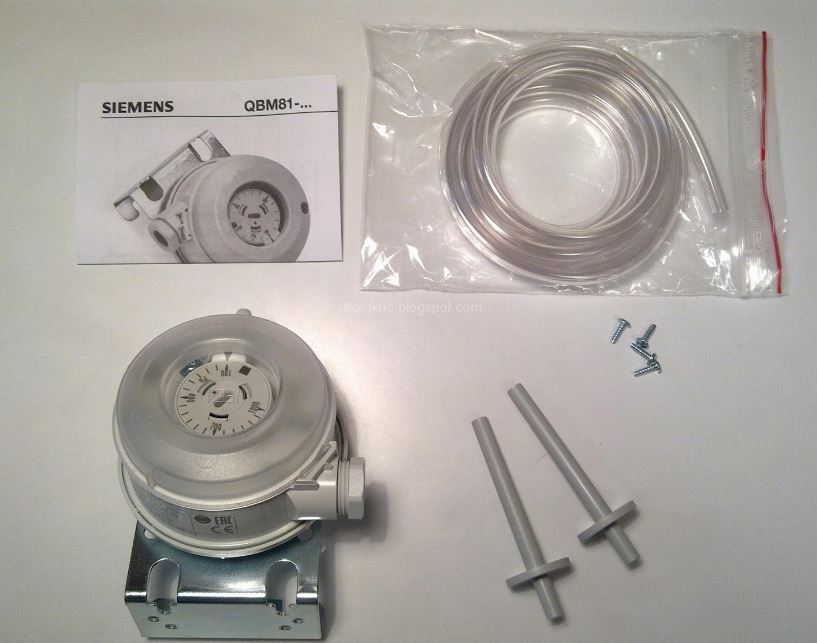

Включает монтажный комплект FK-PZ3 с трубкой 2 м.
Нужна специальная цена? Звоните: +7 (495) 730-30-17
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
7 256.25 руб. за 1 шт
- +
Способы оплаты
Основные характеристики
Измеряемый параметр
перепад давления
Выходной сигнал
перекидной контакт
Диапазон измерения
20…300 Па
Допустимая влажность окружающей среды
<90 %
Класс защиты
IP54
Материал корпуса
Поликарбонат
Температура окружающей среды
-30... +85 C
Терминалы под кабель
3 винтовых клеммы
Точность измерения
2,5 Па
Размеры (ДхШхВ), см.
12,6 x 10,9 x 10,1
Вес, кг
0.234
Датчик (реле) перепада давления по воздуху Siemens QBM81-3 используется для измерения перепада давления воздуха в системах вентиляции. Например, для контроля загрязнения фильтров или целостности ремня двигателя вентилятора. Включает монтажный комплект FK-PZ3 с трубкой 2 метра.

Особенности реле давления по воздуху QBM81-3:

  • Большой ресурс: рассчитан на 1 миллион циклов переключения.
  • Может быть использован для контроля загрязнения фильтров секций очистки воздуха, а также контроля работы двигателя секции вентилятора.
  • Может быть использован в чистых помещениях.
  • Обладает высокой точностью настройки и регулирования.
  • Долговременная стабильность отсчётных точек выключения.
  • Легкость монтажа.
  • Адаптер для воздуховода FK-PZ3 включён в комплект поставки.

Основные технические характеристики датчика QBM81-3:


Диапазон измеряемого давления
20 ... 300 Па
Диапазон измеряемого давления 0,2…3 МБар
Нагрузочная способность AC/DC 24 В
Сброс Автоматический
Точность воспроизведения измерений <5Па
Рабочая температура -30... +85 °C

Подробные технические характеристики можно посмотреть в соответствующем разделе выше.

Датчик перепада давления QBM81-3 состоит из:
  • Корпуса и крышки.
  • Мембраны.
  • Монтажного кронштейна из тонколистовой стали.
Перепад давления между двумя отводами заставляет отклоняться мембрану, нагруженную пружиной. Эта мембрана обеспечивает долговременную стабильность точек переключения. На корпусе датчика для достижения исключительно точного регулирования выгравирована индивидуальная шкала.

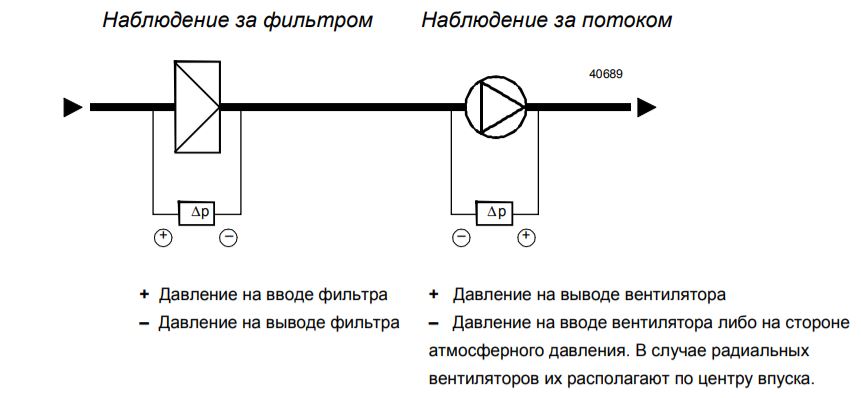

Пример применения датчика перепада давления QBM81-3 по воздуху:

QBM81-3 применение пример перепада датчик (реле)

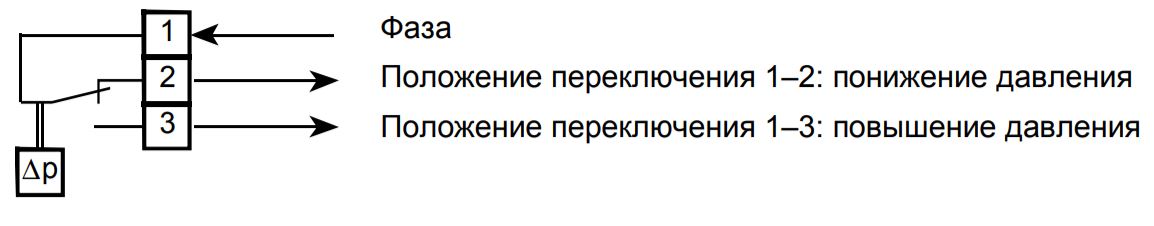

Схема подключения реле давления по воздуху QBM81-3:

QBM81-3 вариант подключения реле давления
Инструкция по монтажу QBM81-3 поставляется в комплекте с датчиком. Датчик можно монтировать в воздуховоды либо на стены. Рекомендуется вертикальное расположение, но также принципиально возможно любое расположение. Положения монтажа, отличные от вертикального, влияют на точки переключения.
Присоединительные трубки могут быть любой длины, но время отклика увеличивается, если они длиннее 2 метров. Датчик должен устанавливаться выше точек присоединения. Для предотвращения конденсации трубки должны прокладываться так, чтобы обеспечить постепенный уклон от точек присоединения давления к датчику (без петель).

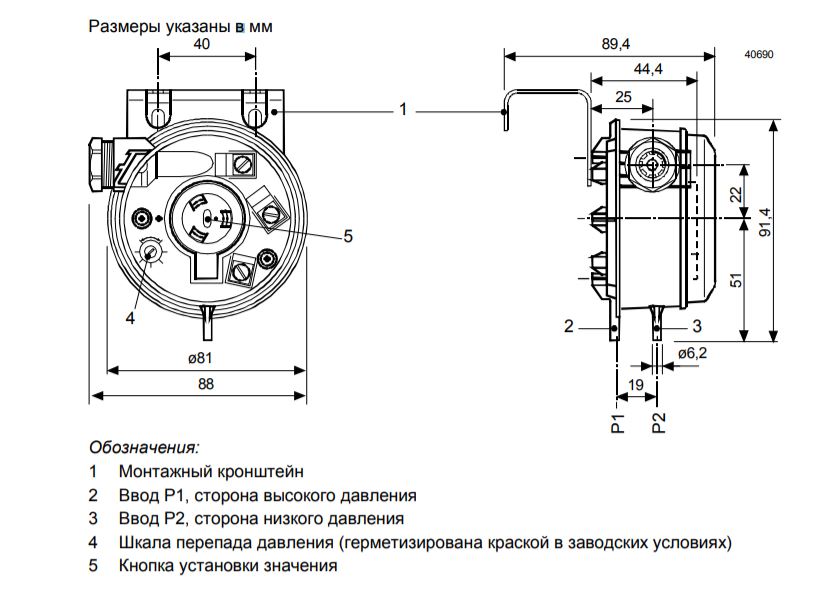

Размеры датчика перепада давления QBM81-3:


Размеры реле давления по воздуху QBM81-3

Видео по линейке датчиков Symaro от Siemens:



Если у Вас есть вопросы по техническим характеристикам реле перепада давления QBM81-3, требуется подбор оборудования или проверка спецификации - отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!






 Наша компания является официальным дистрибьютором продукции для автоматизации инженерных систем зданий и систем безопасности Бизнес-подразделения "Автоматизация и безопасность зданий" компании "Сименс" (SIEMENS) на территории Российской Федерации.
Это позволяет нам предлагать наиболее выгодные ценовые условия нашим клиентам, а также оптимизировать сроки поставки.


Заказной номер
BPZ:QBM81-3
Производитель
Бренд
СИМЕНС
Серия
Symaro
Линейка продукции
QBM
Производство
Швейцария
Гарантия
12 месяцев
