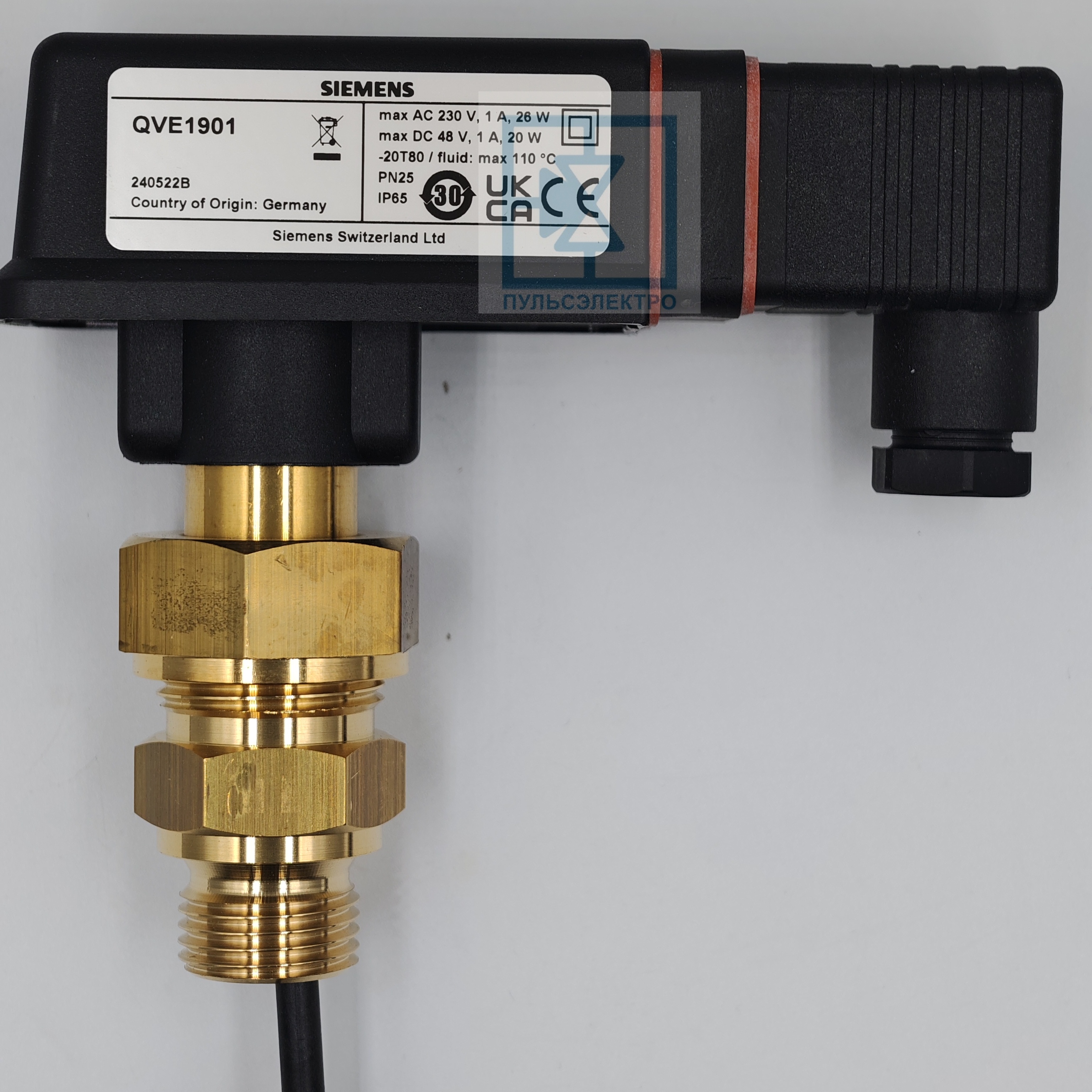

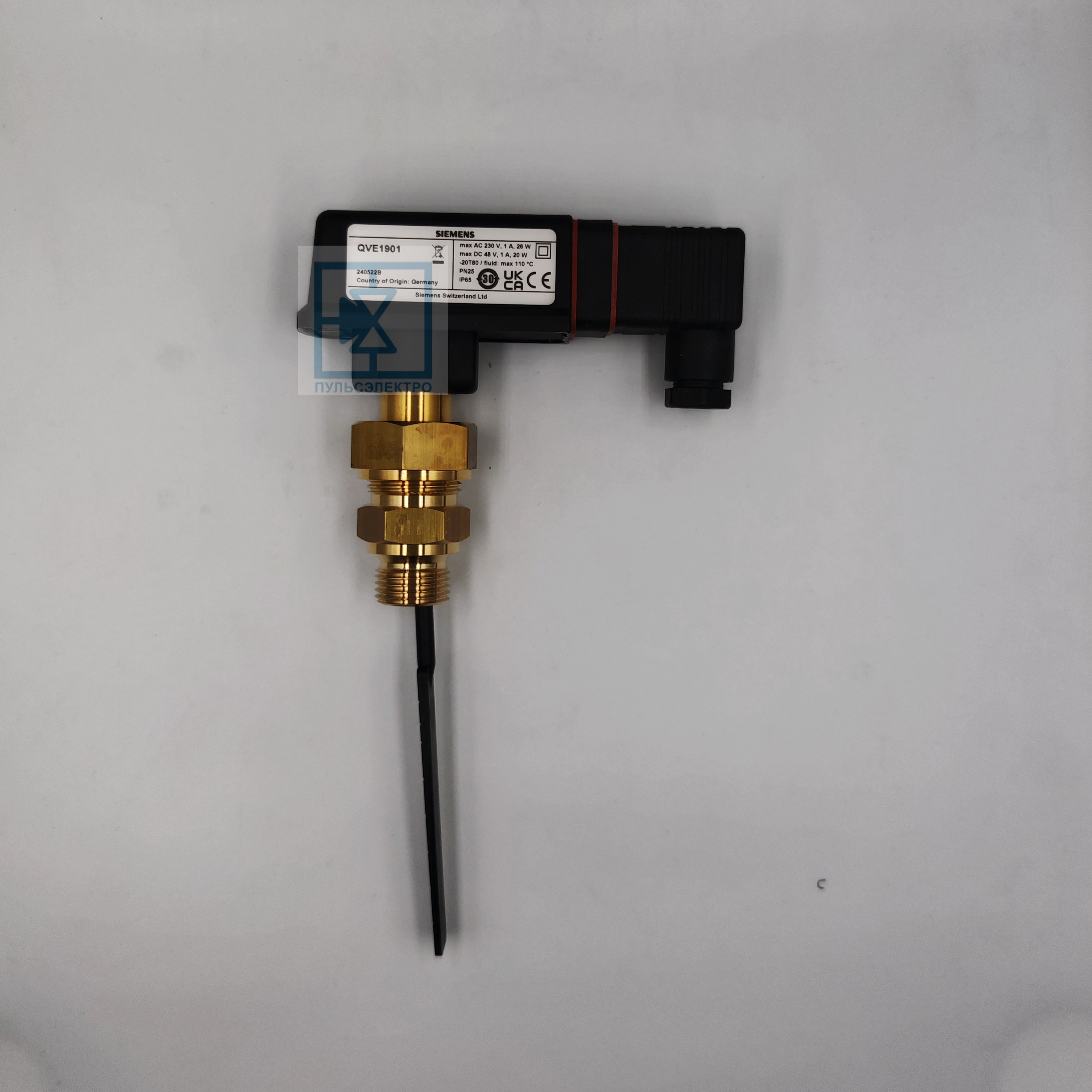

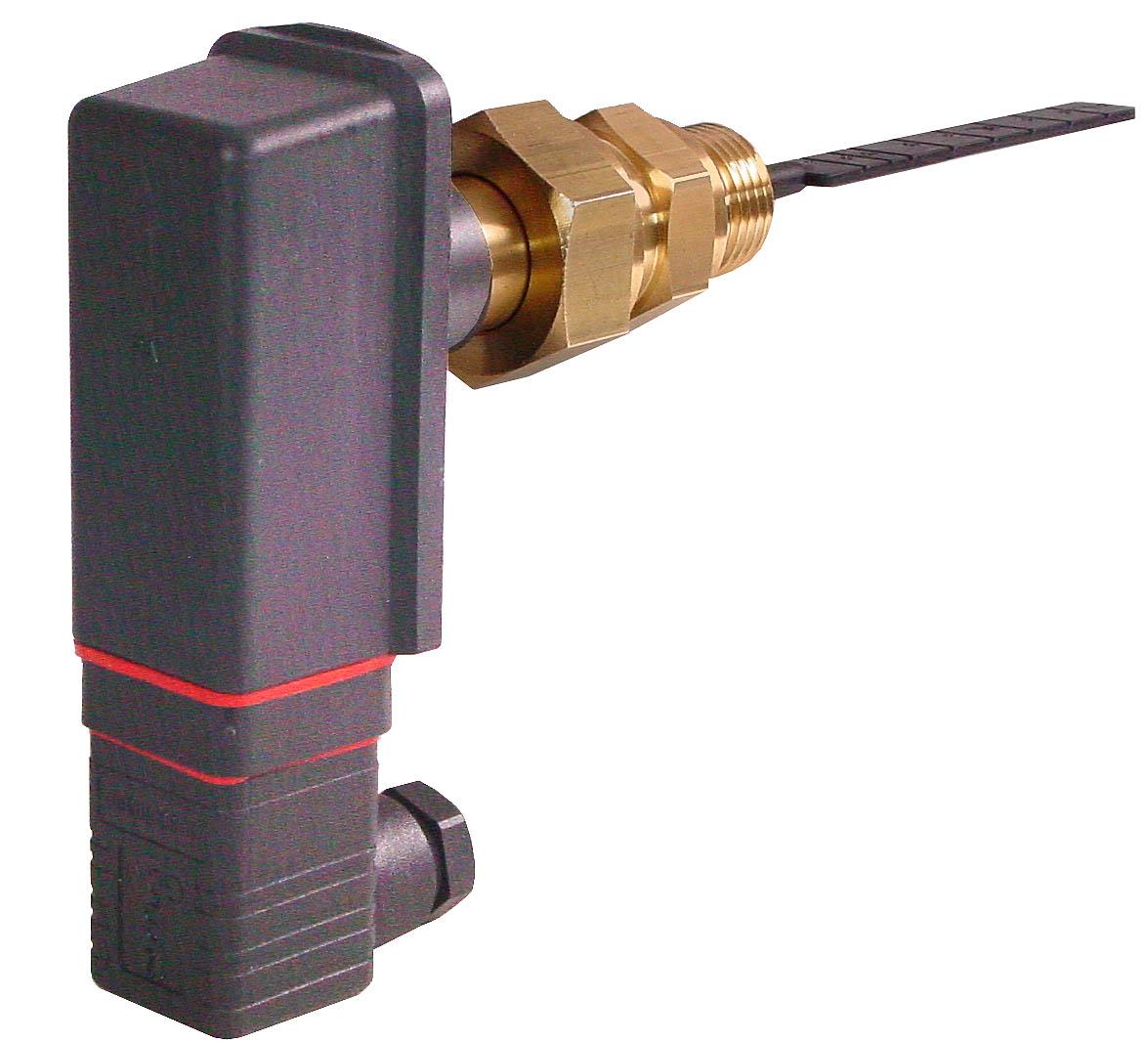

QVE1901: Реле протока жидкости Siemens

Артикул: QVE1901
(0)
Нужна специальная цена? Звоните: +7 (495) 730-30-17
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
17 500 руб. за 1 шт
- +
Способы оплаты
Основные характеристики
Измеряемый параметр
проток жидкости
Тип монтажа
резьбовой
Выходной сигнал
реле 1A
Глубина монтажа
DN 20…200
Диапазон измерения
расход 0,9..30 куб.м./час
Допустимая влажность окружающей среды
<95 %
Класс защиты
IP65
Материал корпуса
Полиамид
Номинальное давление (PN)
PN25
Рабочее напряжение
AC 230 В
Размер резьбы
G 1/2
Температура окружающей среды
-20…80 C
Температура теплоносителя
-20 ... 110 C
Тип соединения
резьба
Размеры (ДхШхВ), см.
22 x 12,6 x 4,5
Вес, кг
0.354
Реле протока жидкости Siemens QVE1901 предназначено для работы в составе систем ОВК в качестве контроля движения теплоносителя. В качестве типовых вариантов применения выступают системы отопления, холодоснабжения и тепловые насосах.

Особенности реле протока QVE1901:

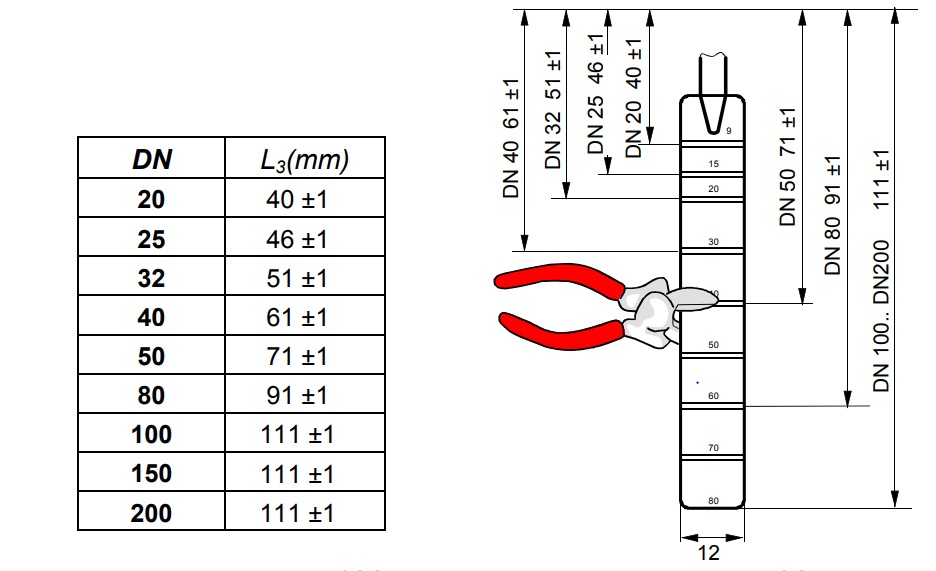

  • Использование в трубопроводах DN 20…200.
  • Ручная настройка типа контакта (нормально открытый и нормально закрытый).
  • Номинальное давление PN25.
  • Коммутационная нагрузка: AC 230 В, 1 A, 26 ВА или  DC 48 В, 1 A, 20 Вт.

Принцип действия реле протока:

Прибор контролирует проток жидкостей посредством лепестка, который присоединен верхним концом к магниту. Язычковый геркон располагается с наружной стороны, над этим магнитом. Второй магнит с противоположной полярностью используется для создания усилия возврата в исходное положение. Лепесток перемещается в направлении потока жидкости, магнит переключает контакт геркона. Исходное положение контакта геркона (открыт/закрыт) задается настройкой. При прекращении протока жидкости, лепесток возвращается в исходное положение, контакт геркона изменяет свое положение.

Основные технические характеристики реле протока QVE1901:


Напряжение питания DC 48 В, AC 230 В
Рабочая среда
все жидкости
Диаметр трубопроводов
DN20 ... 200
Степень защиты
IP65
Температура теплоносителя
-20 ... 110 °C

Подробные технические характеристики можно посмотреть в соответствующем разделе выше.

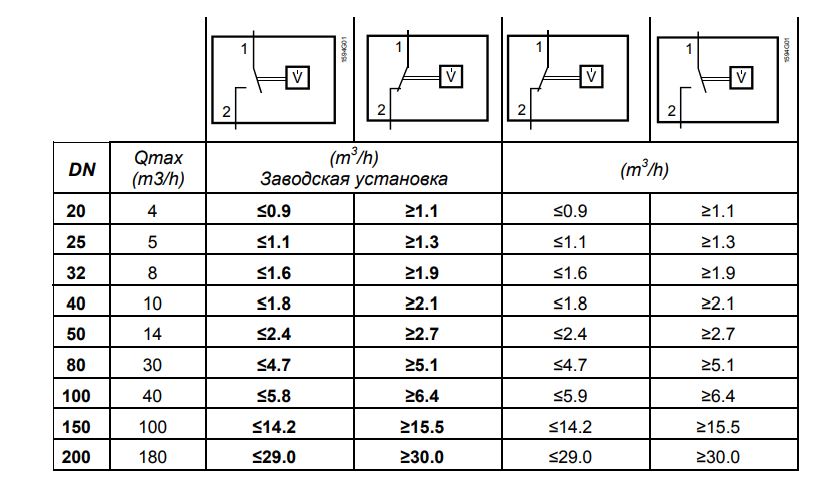

Таблица значений переключений для воды температурой 20 градусов для реле протока QVE1901:

Таблица переключений реле QVE1901

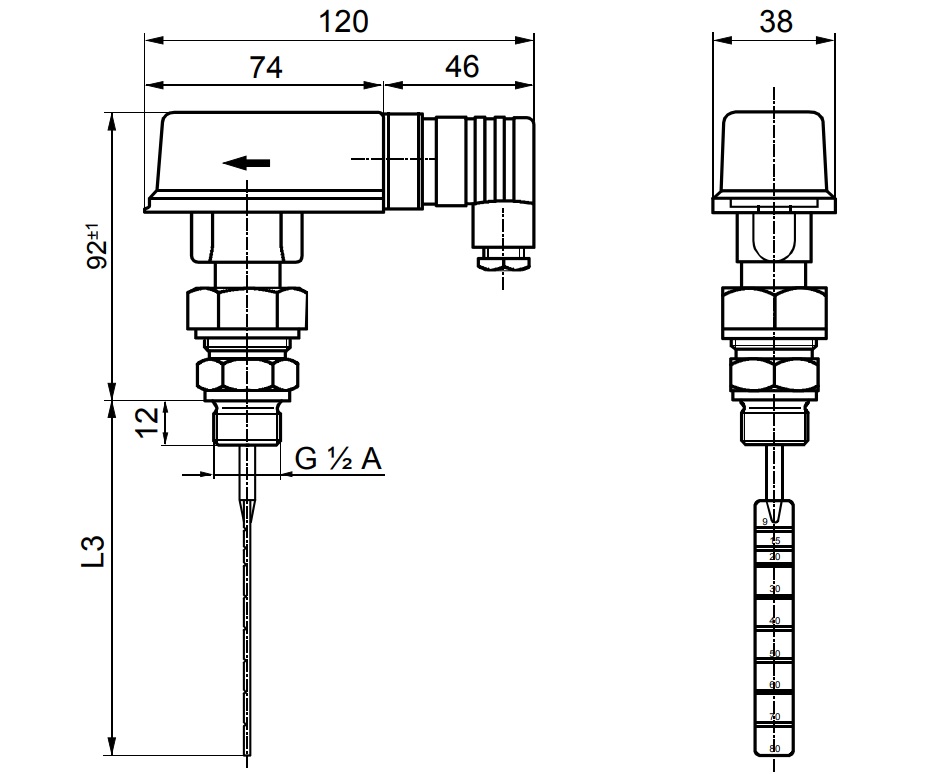

Размеры датчика протока QVE1901:


Размеры датчика протока QVE1901



Если у Вас есть вопросы по техническим характеристикам реле протока QVE1901, требуется подбор оборудования или проверка спецификации - отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!






 Наша компания является официальным дистрибьютором продукции для автоматизации инженерных систем зданий и систем безопасности Бизнес-подразделения "Автоматизация и безопасность зданий" компании "Сименс" (SIEMENS) на территории Российской Федерации.
Это позволяет нам предлагать наиболее выгодные ценовые условия нашим клиентам, а также оптимизировать сроки поставки.



Заказной номер
BPZ:QVE1901
Производитель
Бренд
СИМЕНС
Серия
Symaro
Линейка продукции
QVE
Производство
Германия
Гарантия
12 месяцев

Стоимость реле протока QVE1901
