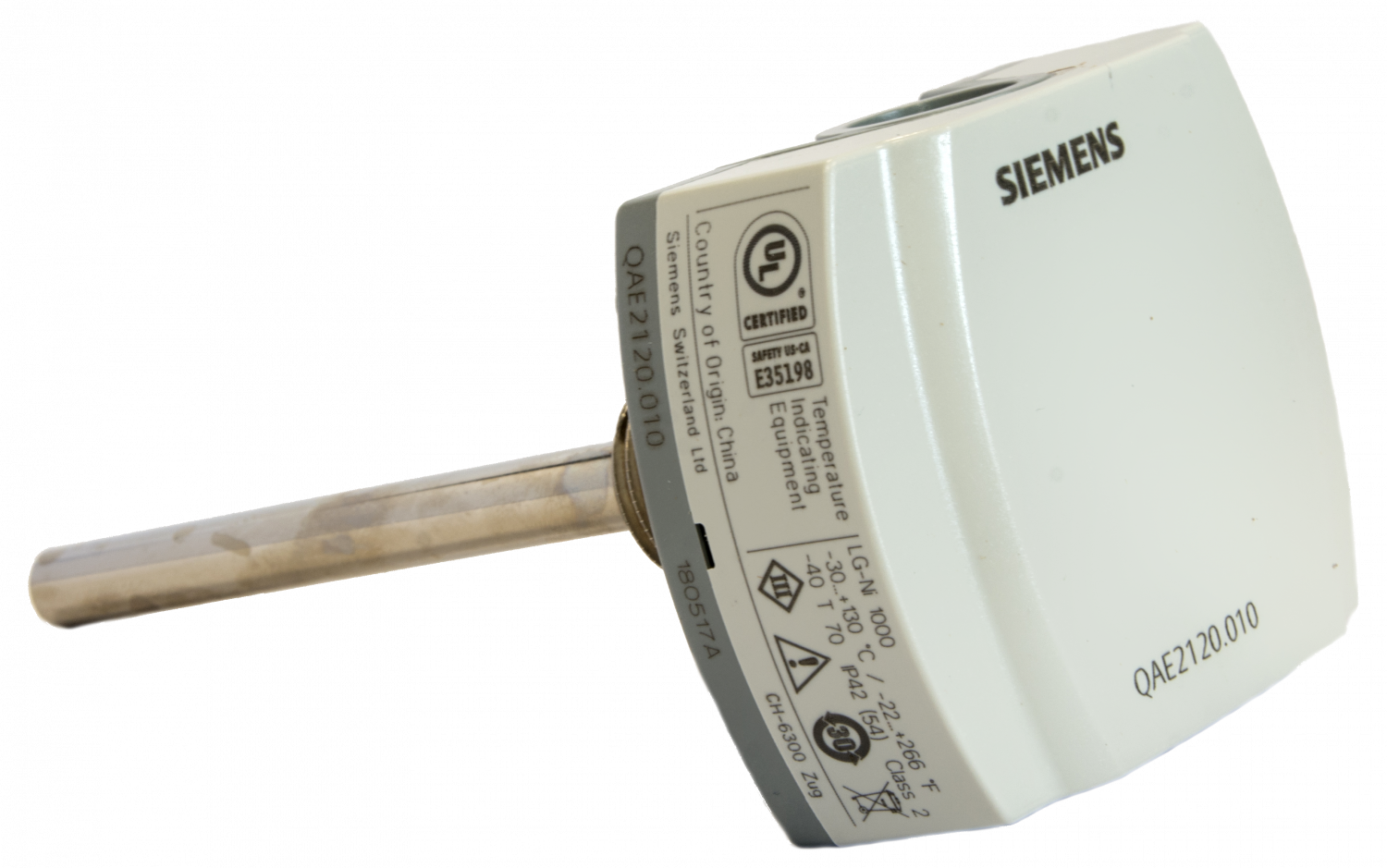

QAE2120.010: Погружной датчик температуры Siemens, 100 мм, -30...+125 C, LG-Ni 1000

Артикул: QAE2120.010
(0)
Защитная гильза ALT в комплекте, PN10
Нужна специальная цена? Звоните: +7 (495) 730-30-17
Позвоните и получите специальные цены в КП. Представлена розничная цена без НДС.
Позвоните и получите специальные цены в КП. Представлена розничная цена без НДС.
5 439.92 руб. Экономия 1 903.97 руб. 3 535.95 руб. за 1 шт
- +
Способы оплаты
Основные характеристики
Измеряемый параметр
температура
Тип датчика
пассивный
Тип монтажа
погружной
Выходной сигнал
LG-Ni 1000
Глубина монтажа
100 мм
Диапазон измерения
-30...+125 C
Длина погружного элемента
100 мм
Допустимая влажность окружающей среды
5...95 %
Класс защиты
IP42
Климатические условия при эксплуатации
класс 3K5
Материал корпуса
Поликарбонат
Постоянная времени
8 cек без защитной гильзы (30 сек гилзой)
Температура окружающей среды
-40...+70 C
Терминалы под кабель
1 x 2,5 кв.мм. или 2x 1,5 кв.мм
Размеры (ДхШхВ), см.
21,1 x 8,5 x 7,3
Вес, кг
0.21
Датчик температуры Siemens QAE2120.010 предназначен для измерения температуры в системах ОВК. Датчик относится к погружному типу и имеет длину измерительного элемента 100 мм. В комплекте с датчиком поставляется защитная гильза. Датчик монтируется на трубопроводе (например, обратном) теплоносителя в регистре нагрева системы вентиляции или тепловом пункте.

Датчик предназначен для:
  • Контроля или ограничения температуры трубопровода подачи
  • Ограничения температуры обратного теплоносителя в индивидуальных тепловых пунктах
  • Контроля температуры в системах ГВС

Основные технические характеристики QAE2120.010:


Тип датчика
пассивный
Измерительный элемент
Lg-Ni1000
Диапазон измерения температуры
-30 ... 130 C
Точность измерения
1,3 K
Длина погружения, мм
100
Электрическое подключение винтовые зажимы

Подробные технические характеристики можно посмотреть в соответствующем разделе выше.

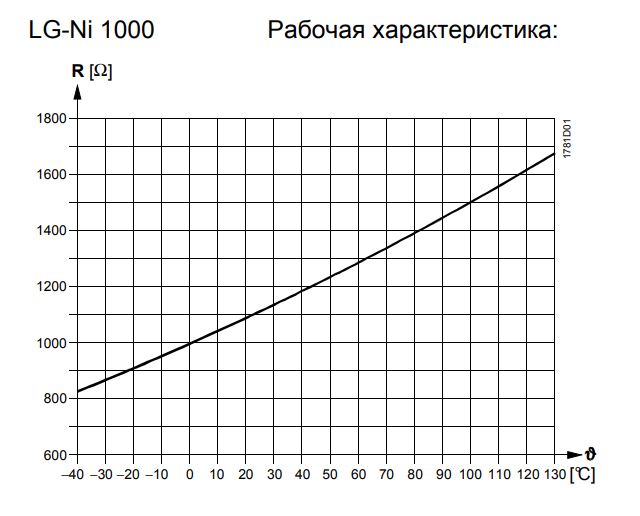

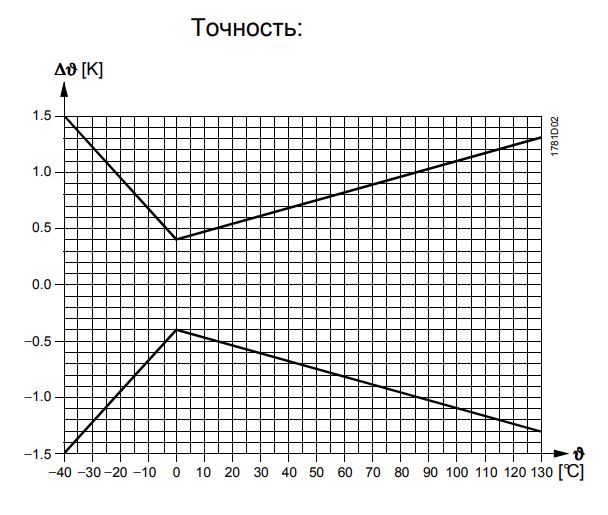

Рабочая характеристика датчика и точность измерения

 Рабочая характеристика датчика QAE2120.010  Точность измерения датчика QAE2120.010



Температурный датчик состоит из:
  • Пластикового корпуса, состоящий из основания с клеммами и съёмной крышки (с пружинной защёлкой)
  • Погружного щупа в сборе с чувствительным элементом (длина щупа 100 мм).
Для доступа к клеммам для подключения датчика необходимо снять крышку. Кабельный ввод выполнен в виде уплотняющего кольца, которое при необходимости можно заменить сальником M16 (степень защиты IP 54)

Монтаж датчика температуры QAE2120.010:

В зависимости от применения датчик должен быть установлен:
  • Для контроля температуры в подающем трубопроводе:
    • непосредственно после насоса, если насос расположен в подаче;
    • через 1,5..2 м после смесительного клапана, если насос расположен в обратном трубопроводе;
  • Для ограничения температуры обратного теплоносителя:
    • на обратном трубопроводе, в таком месте, где температура может быть измерена наиболее точно.
Датчик QAE2120.010 должен быть установлен на повороте трубы так, чтобы погружной щуп или защитная гильза располагались навстречу потоку. Теплоноситель должен быть достаточно перемешен в точке снятия показаний температуры, либо в потоке от насоса, либо, если насос смонтирован в обратном трубопроводе, как минимум 1,5 м после точки смешения. Датчик должен быть смонтирован так, чтобы ввод кабеля не был расположен сверху. Длина погружения должна составлять минимум 60 мм! Датчик не должен закрываться крышкой. Для установки датчика в трубу должен быть вварен резьбовой фитинг либо тройник с резьбой G1/2.

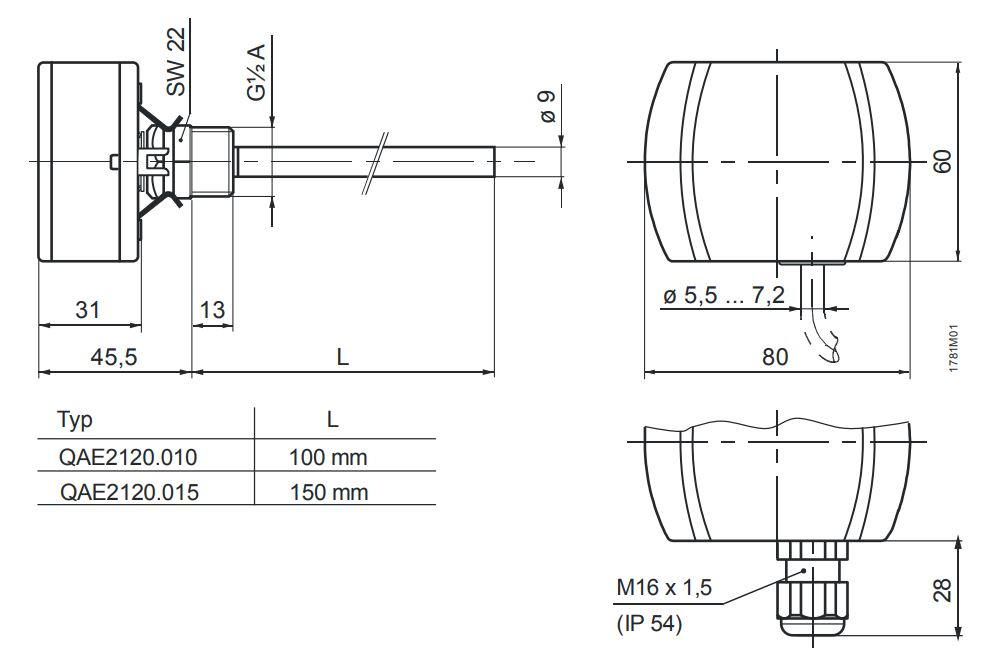

Размеры датчика QAE2120.010:


Размеры QAE2120.010

Видео по датчикам Symaro от Siemens:




Если у Вас есть вопросы по техническим характеристикам температурного датчика QAE2120.010, требуется подбор оборудования или проверка спецификации - отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!






 Наша компания является официальным дистрибьютором продукции для автоматизации инженерных систем зданий и систем безопасности Бизнес-подразделения "Автоматизация и безопасность зданий" компании "Сименс" (SIEMENS) на территории Российской Федерации.
Это позволяет нам предлагать наиболее выгодные ценовые условия нашим клиентам, а также оптимизировать сроки поставки.


Заказной номер
BPZ:QAE2120.010
Производитель
Бренд
СИМЕНС
Серия
Symaro
Линейка продукции
QAE
Производство
Китай
Гарантия
12 месяцев
