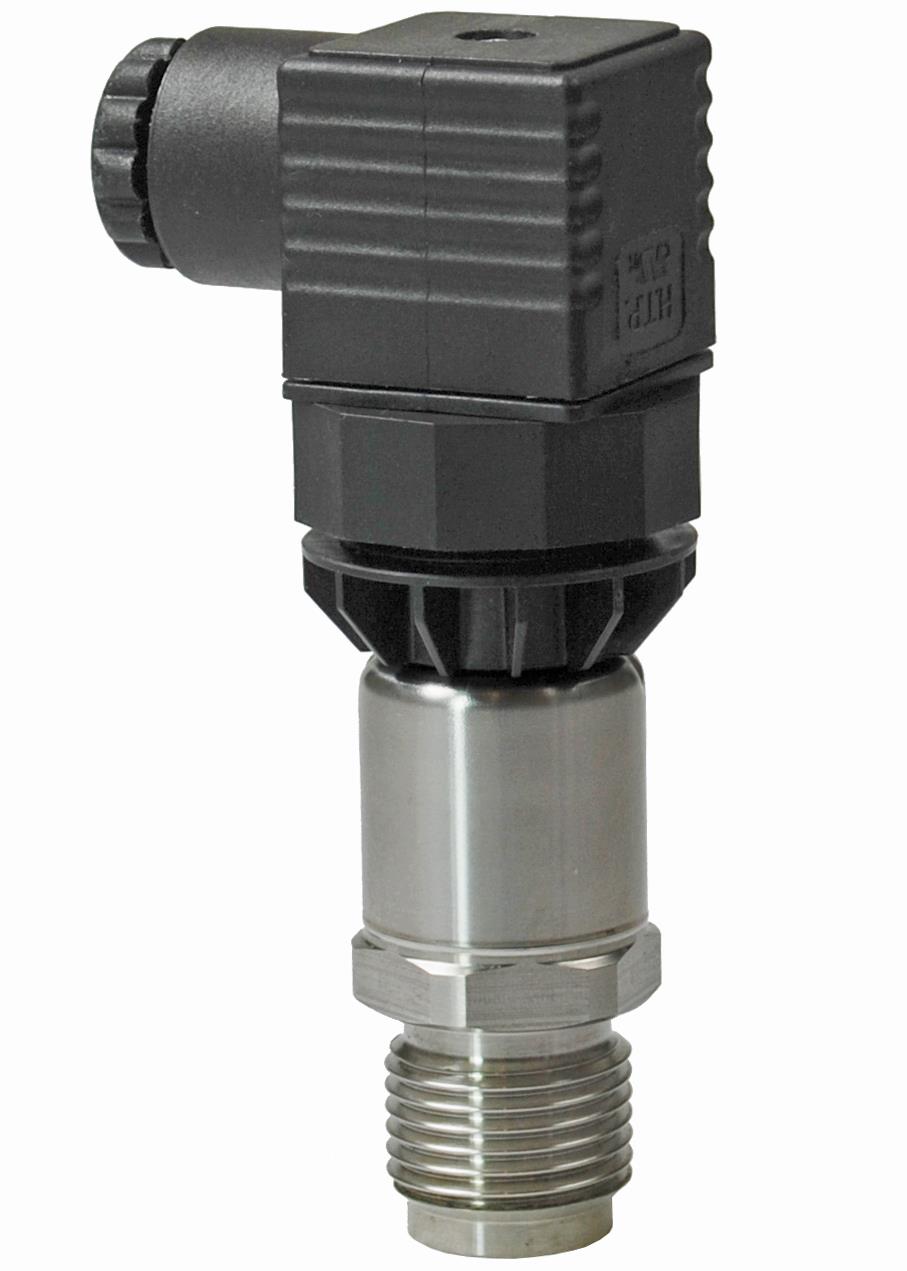

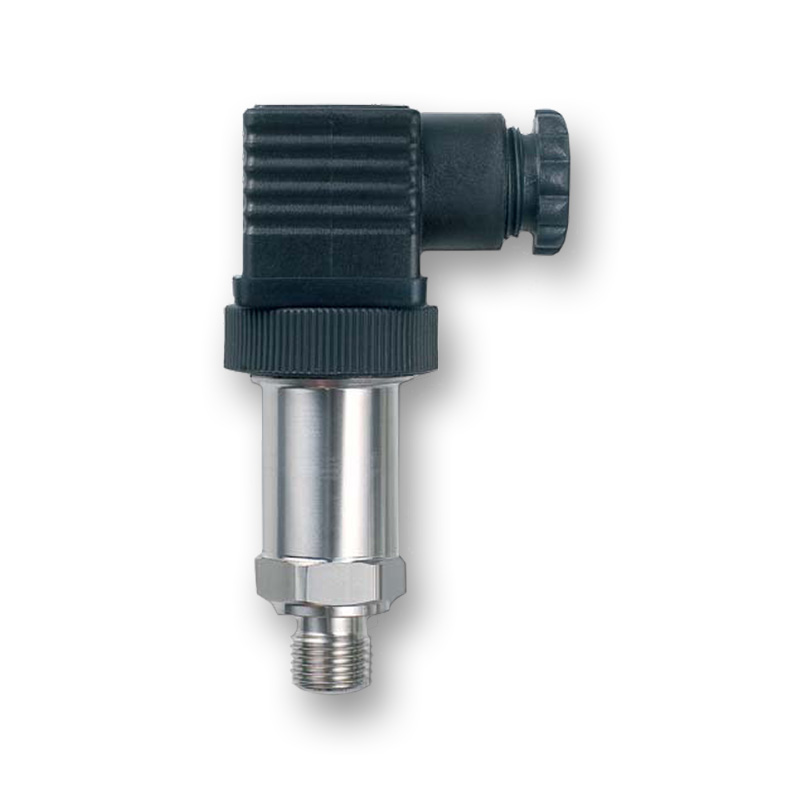

QBE2003-P10: Датчик давления Siemens (рабочая среда: вода), 0...10 Бар, 0…10 В
Нужна специальная цена? Звоните: +7 (495) 730-30-17
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
Основные характеристики
Измеряемый параметр
давление
Тип датчика
активный
Выходной сигнал
0…10 В
Время отклика
<2 мс
Диапазон измерения
0...10 Бар
Допустимая влажность окружающей среды
Нечувствительность к конденсации
Класс защиты
IP65
Материал корпуса
Нержавеющая сталь
Положение при монтаже
Любое
Рабочее напряжение
АС 24 В или DC 18...33 В
Размер резьбы
G 1/2
Сечение кабеля
6-8 кв.мм.
Температура окружающей среды
-30…+85 C
Чувствительный элемент
Керамический Al2O3
Размеры (ДхШхВ), см.
15,6 x 8,7 x 4
Вес, кг
0.18
Датчик давления жидкостей и газов Siemens QBE2003-P10 используется для измерения относительного давления в системах ОВК. С его помощью можно получить значения давления в гидравлических контурах, например, в индивидуальных тепловых пунктах.
Принцип работы датчика давления QBE2003-P10 основан на пьезорезистивном измерениеи. Керамическая диафрагма внутри датчика настроена на восприятие давления через механический контакт со средой. Измеренная величина преобразуется в выходной сигнал DC 0...10 В и может быть воспринята любым контроллером с соответствующим входом.
Особенности датчика давления QBE2003-P10:
-
Высокая точность измерения
- Независимость измерений от температуры окружающей среды
- Высокая устойчивость к перегузкам
- Компактная конструкция
- Не требует обслуживания
- Устойчив к температурам
Основные технические характеристики датчика QBE2003-P10:
| Напряжение питания |
AC 24 В |
|
Диапазон давления |
0-1 МПа |
| Диапазон давления | 0-10 бар |
|
Выходной сигнал, В |
0-10 В |
|
Время отклика, мс |
<2 |
|
Среда измерения |
Нейтральная, или слегка коррозийные жидкости и газы |
|
Температура измерения |
-40 ... +125 C |
|
Степень защиты |
IP65 |
Подробные технические характеристики можно посмотреть в соответствующем разделе выше.
Датчик состоит из:
-
Головки датчика
-
Пьезорезистивного измерительного элемента, встроенного в корпус из нержавеющей стали
Датчики давления имеют неразборную конструкцию. Изменение настроек не предусмотрено.

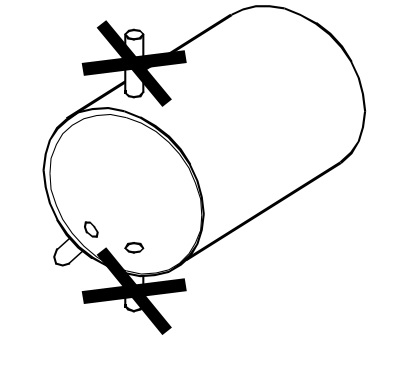

Измерение давления жидкости датчиком QBE2003-P10:
Точка забора жидкости должна находиться сбоку, ближе к низу трубки. Не замеряйте давления на верхней части трубки (где на него могут влиять воздушные пробки) или в нижней части трубки (где возможно воздействие осадка). Система должна быть под вакуумом.

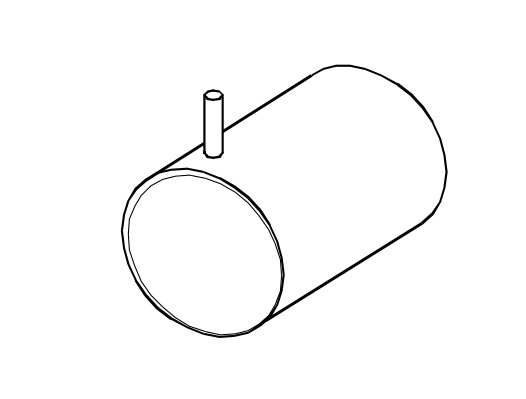

Измерение давления конденсирующихся газов:
Точка забора должна находиться наверху трубки, так, чтобы конденсат не попал на датчик.

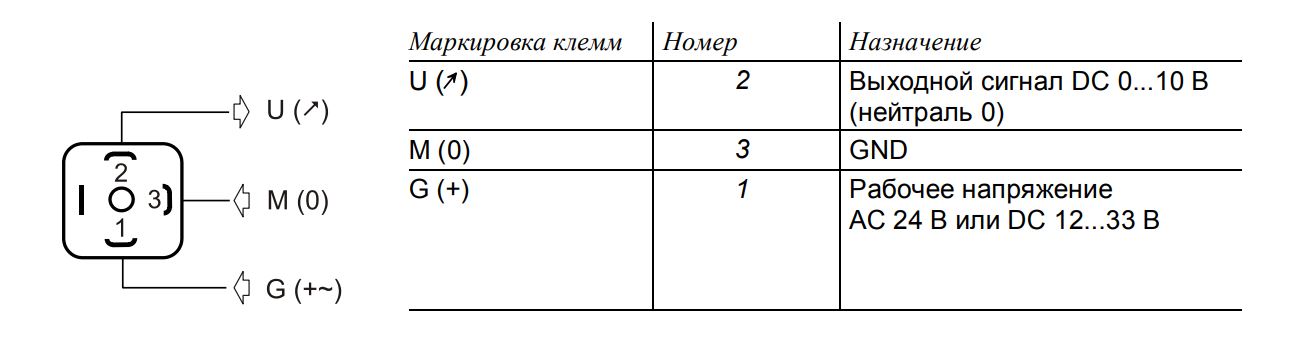

Схема подключения датчика QBE2003-P10:

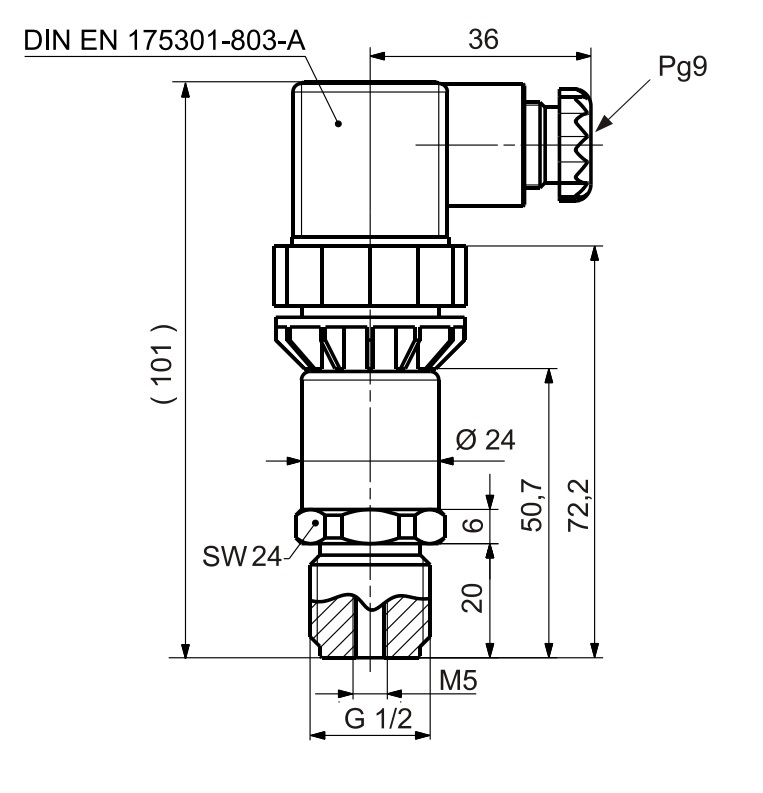

Размеры датчика QBE2003-P10:
Видео по семейству датчиков Symaro от компании Siemens:
Если у Вас есть вопросы по техническим характеристикам датчика QBE2003-P10, требуется подбор оборудования или проверка спецификации - отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!
 |
