QFM2120: Канальный датчик влажности Siemens, влажн. 0...100 %, темп. 35... 50 C, влажн. 0…10 В, темп. LG-Ni 1000
Поставляется с монтажным фланцем и кабельным входным уплотните-лем M16
Нужна специальная цена? Звоните: +7 (495) 730-30-17
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
Основные характеристики
Измеряемый параметр
влажность и температура
Тип датчика
активный
Тип монтажа
канальный
Выходной сигнал
влажн. 0…10 В, темп. LG-Ni 1000
Диапазон измерения
влажн. 0...100 %, темп. 35... 50 C
Допустимая влажность окружающей среды
0...95%
Класс защиты
IP54
Климатические условия при эксплуатации
класс 3K5
Материал корпуса
Поликарбонат
Постоянная времени
20 сек.
Потребляемая мощность
< 1 Вт
Рабочее напряжение
AC 24 В 13.5...35 В DC
Температура окружающей среды
-15...+60 C
Терминалы под кабель
1 × 2,5 мм2 или 2 × 1,5 мм2
Чувствительный элемент
LG-Ni 1000
Размеры (ДхШхВ), см.
27,8 x 8,5 x 7
Вес, кг
0.213
Совмещенный датчик влажности и температуры Siemens QFM2120 предназначен для работы в составе систем вентиляции. Он устанавливается в воздуховодах (например, притока) вентиляционной машины и позволяет измерять одновременно два параметра: температуру и относительную влажность. В качестве контроллеров могут быть использованы любые устройства, способные принимать и обрабатывать входные сигналы датчиков 0...10 В, 4...20 мА, LG-Ni 100 или T1.
Особенности совмещенного датчика температуры и влажности QFM2120
-
Рабочее напряжение AC 24 В / 13,5 ... 35 В
-
Выходной сигнал относительной влажности: 0 ... 10 В / 4 … 20 мА
-
Выходной сигнал температуры: LG-Ni 1000
-
Точность измерений 3 % относительной влажности в пределах комфортного диапазона
-
Диапазон применения −15…+60 C / 0…95 % относительной влажности (без конденсата)
Основные технические характеристики датчика QFM2120:
| Напряжение питания |
AC 24 В |
|
Измерительный элемент температуры |
Lg-Ni 1000 |
|
Тип датчика |
для воздуховода |
|
Степень защиты |
IP54 |
|
Диапазон измерения температуры |
-15 ... + 60 С |
|
Диапазон измерения влажности |
0 ... 95% |
| Точность измерений влажности | 3% |
Подробные технические характеристики можно посмотреть в соответствующем разделе выше.
Датчик может быть использован в качестве:
-
Контрольного датчика температуры и влажности в приточном или вытяжном воздухе
-
Эталонного датчика, например, в системах смещения точки росы
-
Ограничительного датчика, например, в паровых воздухоувлажнителях
-
Ограничительного датчика, например, для индикации измеренных значений или подключения к автоматизированной системе управления зданием
-
Датчик для измерения внутренней энергии и абсолютной влажности совместно с AQF61.1
Конструкция датчика QFM2120:
Датчик для воздуховода состоит из корпуса, печатной платы, соединительным клемм, монтажного фланца и погружного стержня с измерительным пробником. Двухсекционный корпус состоит из основания и съемной крышки (с пружинной защелкой). Измерительная схема и установочный элемент размещены на печатной плате под крышкой, а соединительные клеммы закреплены на основании корпуса. Чувствительные элементы установлены на конце измерительного пробника и защищены крышкой фильтра. Провод к датчику подводится через поставляемый вместе с датчиком входной кабельный уплотнитель M16 (IP 54), который крепится к корпусу винтами. Погружной стержень и корпус изготавливаются из пластика и жестко соединяются между собой. Фланец устанавливается поверх погружного стержня и закрепляется с учетом требуемой глубины погружения.Принцип измерения температуры датчиком:
Датчик воспринимает температуру воздуха через чувствительный элемент, сопротивление которого меняется в зависимости от температуры. В зависимости от типа датчика данное изменение сопротивления преобразуется либо в активный выходной сигнал 0…10 В DC или 4…20 мА ( 0… 50°C или – 35…+35°C) или подается как пассивный выходной сигнал ( –35…50°C).

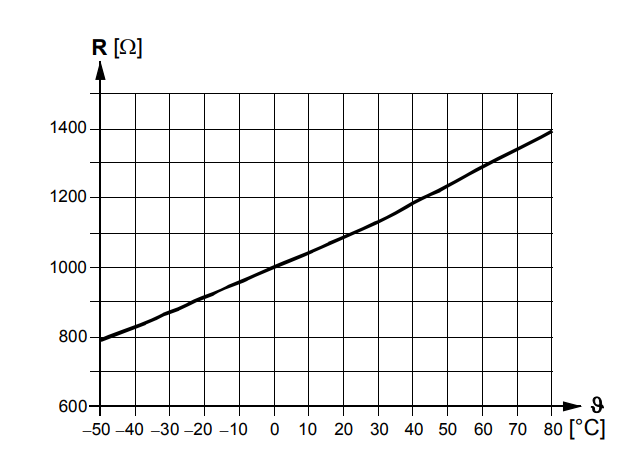

Рабочая характеристика датчика:
Принцип измерения влажности датчиком:
Датчик воспринимает относительную влажность в воздуховоде через чувствительный элемент, электрическая емкость которого меняется в зависимости от относительной влажности. Электроника измерительного контура преобразует сигнал датчика в непрерывный сигнал 0...10 В DC или сигнал 4…20 мА, соответств. относит. влажности 0...100 %.

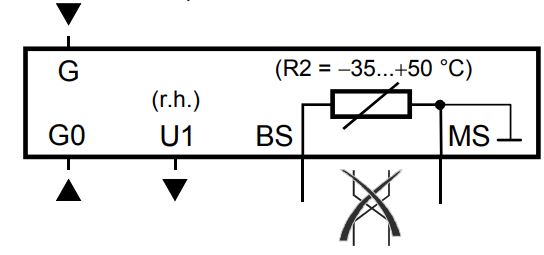

Схема подключения датчика температуры и влажности QFM2120:
Для обеспечения класса защиты IP54 датчик должен располагаться так, чтобы кабельный вход был обращен вниз! Датчик следует устанавливать в легко доступных для обслуживания местах.

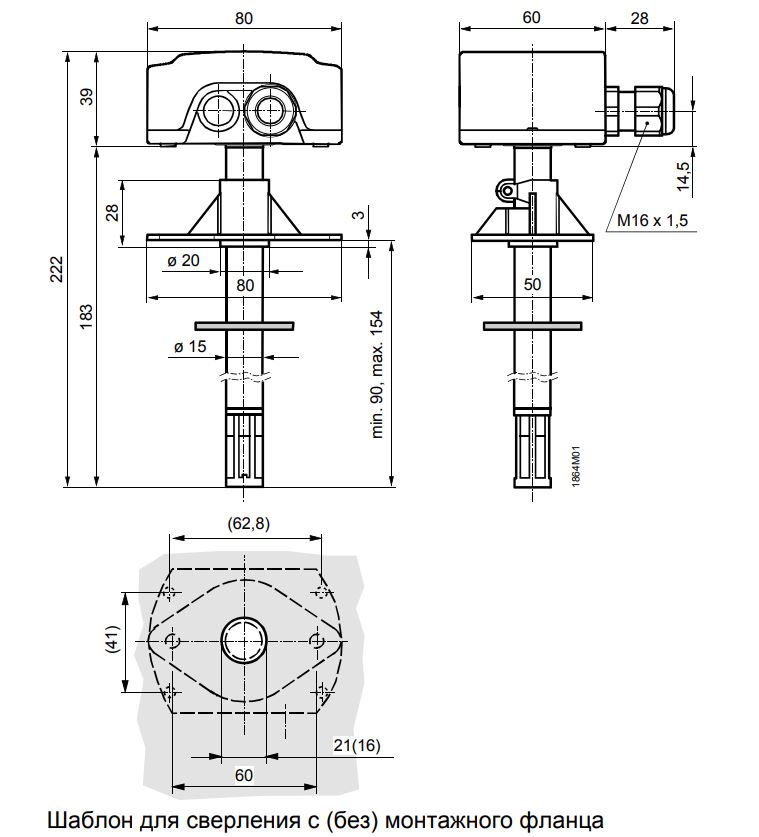

Размеры датчика QFM2120:
Видео по датчикам серии Symaro от Siemens:
Если у Вас есть вопросы по техническим характеристикам датчика температуры и влажности QFM2120, требуется подбор оборудования или проверка спецификации - отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!
 |
Наша компания является официальным дистрибьютором продукции для автоматизации инженерных систем зданий и систем безопасности Бизнес-подразделения "Автоматизация и безопасность зданий" компании "Сименс" (SIEMENS) на территории Российской Федерации. Это позволяет нам предлагать наиболее выгодные ценовые условия нашим клиентам, а также оптимизировать сроки поставки. |
