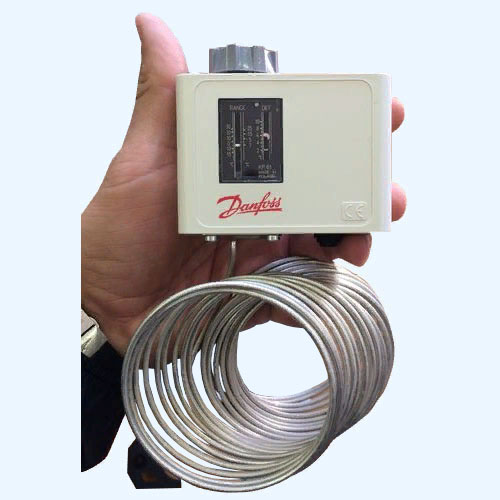

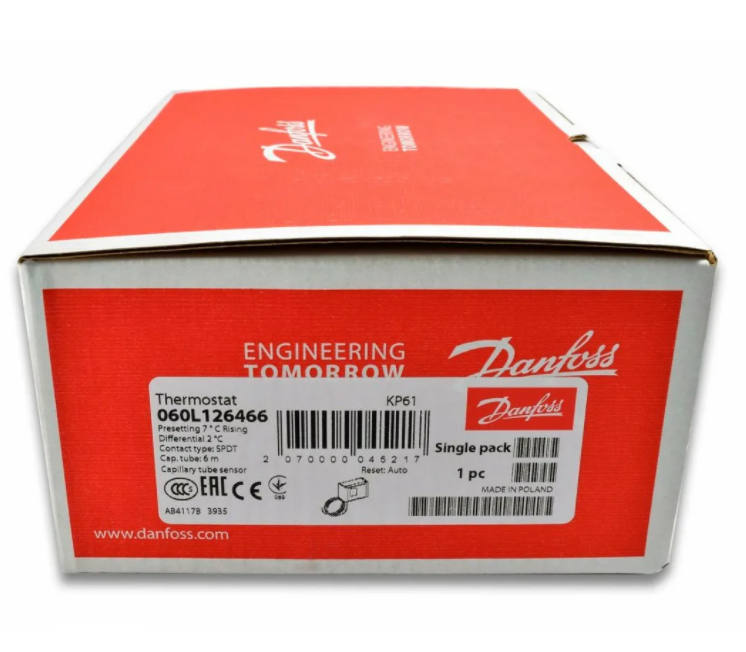

KP61-6: Термостат защиты от замерзания Danfoss, t=-30…+15 C, 6000мм, IP30
Реле температуры KP61-6 используется в качестве капиллярного термостата для вентиляции (термостата защиты от замерзания).

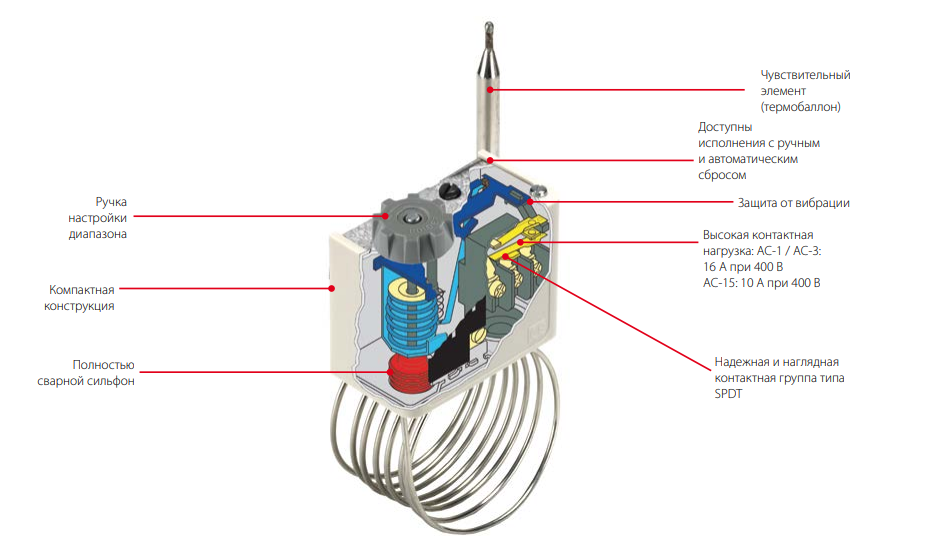

Особенности термостата KP61-6:
.png)
Устройство реле температуры DANFOSS KP61-6:
1 - Винт настройки уставки
2 - Винт настройки дифференциала
3 - Основной рычаг
7 -Основная пружина
8 – Пружина дифференциала
9 – Сильфон
12 – Переключающая вилка
13 – Клеммы
14 – Клеммы заземления
15 – Кабельный ввод
Технические характеристики термостата KP61-6:
Температура срабатывания | -30 … +15 °C |
Предустановленное значение уставки | 7 °C |
Тип чувствительно элемента | Капиллярная трубка без термобаллона |
Длина капиллярной трубки | 6 метров |
Назначение | Термостат защиты от замерзания |
Максимальная допустимая электрическая нагрузка |
Переменный ток: AC-1: 16 А, 400 В / AC-3: 16 А, 400 В / АС-15: 16 А, 400 В Постоянный ток: DC-13: 12 Вт, 220В |
Тип контакта | Однополюсный перекидной, SPDT |
Тип сброса | Автоматический |
Дифференциал (гистерезис) | Настраиваемый |
Предустановленное значение гистерезиса | 2°C |
Размер кабеля подключения | 6-14 мм |
Класс защиты | IP30 |
Температура окружающей среды | -40 … +65 °C |
Максимальная температура чувствительного элемента | 120 °C |
Принцип работы капиллярного термостата DANFOSS:
При превышении температурой значения уставки (шкала RANGE) контакты 1 – 4 замыкаются, а контакты 1 – 2 размыкаются (точка I). Контакты возвращаются в исходное положение при понижении температуры ниже точки, значение которой равно значению уставки (шкала RANGE) минус значение дифференциала (шкала DIFF) (точка II).

-
A - уставка
-
B - дифференциал
-
C - уставка минус дифференциал

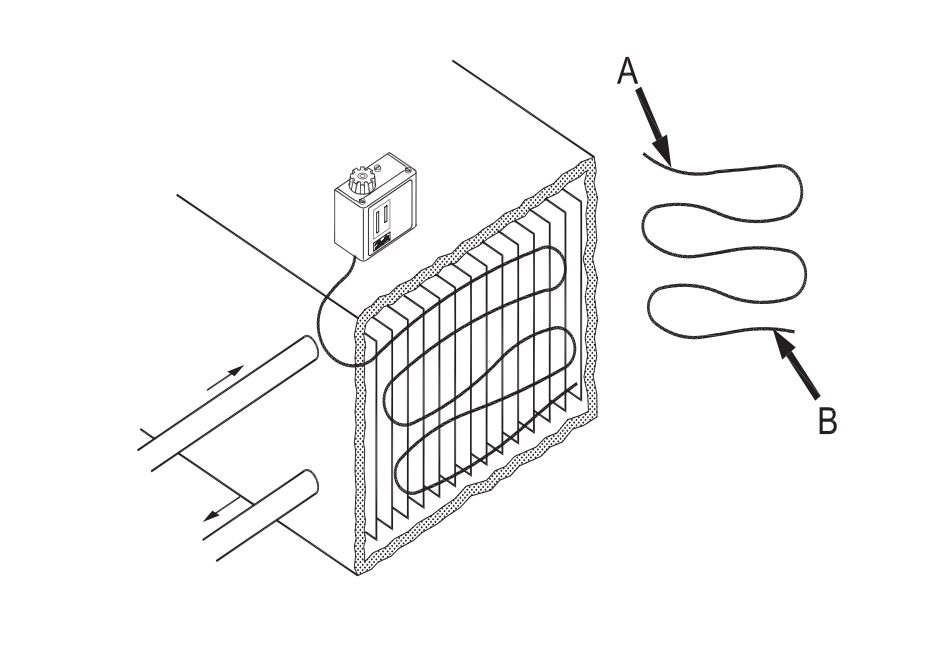

Использование термостата KP61-6 в качестве защиты от замораживания:
Подключите клеммы 1 и 4. Реле имеет следующую заводскую настройку: уставка (RANGE) 7 °C, дифференциал (DIFF) 2 °C. При падении температуры ниже 5 °C контакты 1 – 4 размыкаются, а контакты 1 – 2 замыкаются (сигнальные контакты). Обратное переключение контактов происходит автоматически при повышении температуры выше 7 °C.
Подробнее – смотри техническое описание на термостат KP61-6.
Использование термостат KP61-1 в качестве защиты от перегрева:
Подключите клеммы 1 и 2. При повышении температуры выше значения уставки контакты 1 – 2 размыкаются, а контакты 1 – 4 замыкаются (сигнальные контакты). Обратное переключение контактов происходит автоматически при падении температуры ниже значения уставка минус дифференциал.
Обратите внимание, что цена деления шкалы настройки дифференциала DIFF не во всем диапазоне полностью соответствует градусам °C и меняется в зависимости от выбранного диапазона регулирования.
Подробнее – смотри техническое описание на термостат KP61-6.

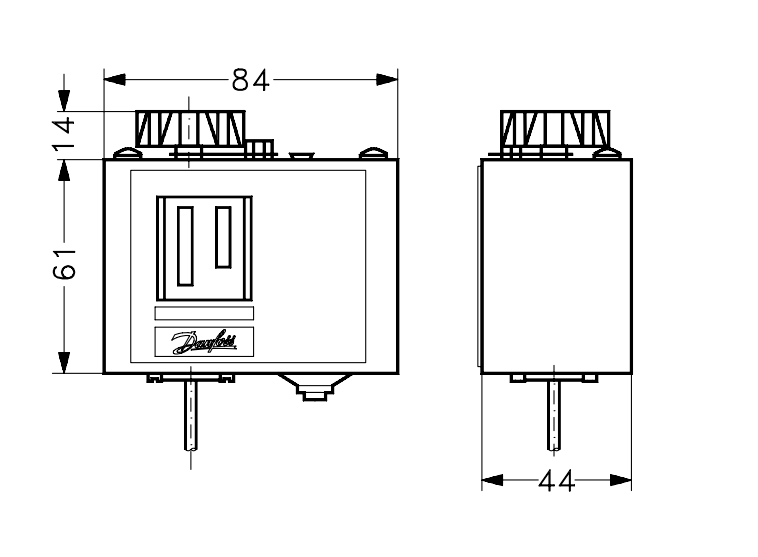

Габаритные размеры:
