QAM2120.040: Канальный датчик температуры Siemens, 0,4 м, -50...+80 C, LG-Ni 1000
Нужна специальная цена? Звоните: +7 (495) 730-30-17
Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.
Основные характеристики
Измеряемый параметр
температура
Тип датчика
пассивный
Тип монтажа
канальный
Выходной сигнал
LG-Ni 1000
Глубина монтажа
0,4 м
Диапазон измерения
-50...+80 C
Длина пробника
400 мм
Допустимая влажность окружающей среды
5...95 %
Класс защиты
IP42
Климатические условия при эксплуатации
класс 3K5
Материал корпуса
Поликарбонат
Монтажные клипсы
нет
Постоянная времени
30 сек.
Температура окружающей среды
-40...+70 C
Терминалы под кабель
1 x 2,5 кв. мм. или 2 x 1,5 кв.мм.
Чувствительный элемент
медь
Размеры (ДхШхВ), см.
21 x 8,8 x 7,3
Вес, кг
0.163
Канальный датчик температуры Siemens QAM2120.040 используется для измерения температуры внутри систем вентиляции. Может быть использован, как на притоке, так и на вытяжке. Обеспечивает получение высокоточных результатов за счет измерений по среднему значению, независимо от распределения температуры в слоях или от характера потока. Таким образом, для канального датчика нет жестких ограничений по месту установки.

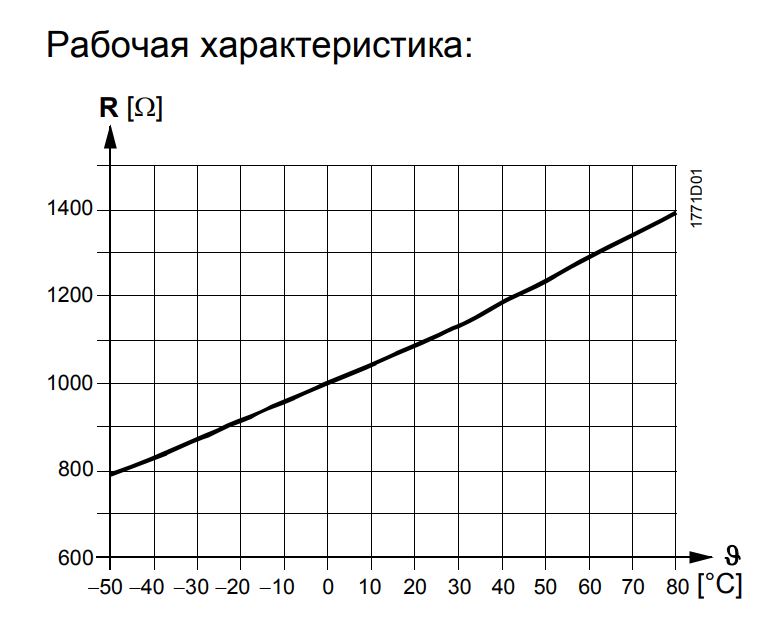

Датчик QAM2120.040 воспринимает температуру воздуха через чувствительный элемент Lg-Ni 1000, сопротивление которого меняется в зависимости от температуры. Сигнал подается на соответствующий контроллер для дальнейшей обработки.
Датчик QAM2120.040 может быть использован в качестве:
- Ограничительных датчиков, например, для ограничения минимальной температуры приточного воздуха.
- Эталонных датчиков, например, для изменения комнатной температуры в зависимости от температуры наружного воздуха.
- Датчиков температуры точки росы.
- Измерительных датчиков.
Основные технические характеристики датчика QAM2120.040:
|
Измерительный элемент |
Lg-Ni 1000 |
| Длина пробника |
400 мм |
| Монтажные клипсы |
нет |
| Постоянная времени |
30 сек. |
| Класс защиты корпуса |
IP42 |
| Время запаздывания |
<1 сек. |
|
Диапазон измерения температуры |
-50...+80 °C |
|
Чувствительный элемент |
медь |
|
Напряжение |
AC 24 В |
Механическая конструкция датчика QAM2120.040:

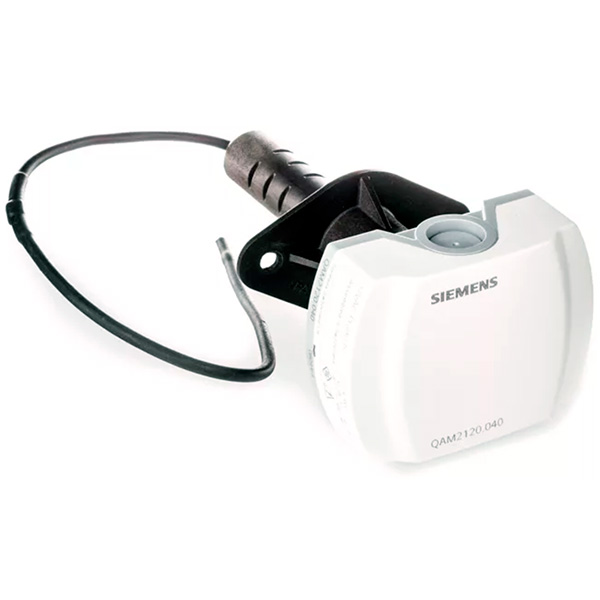

Датчик температуры в воздуховоде состоит из следующих компонентов:
-
Двухсекционный пластиковый корпус, состоящий из основания с клеммами для подключения и съемной крышкой (с пружинной защелкой).
-
Полностью автономный гибкий пробник с чувствительным элементом, который фиксирует среднее значение температуры.
Доступ к клеммам QAM2120.040 для подключения открывается после снятия крышки. Кабель в датчик вводится через изолирующую втулку, которая при необходимости может быть заменена на кабельное входное уплотнение M16 (IP54). После закрепления монтажного фланца датчик устанавливается в 6 различных положениях так, что корпус датчика должен всегда выступать за край изоляционного слоя на не менее 70 мм. Пробник длиной в пределах 2 - 6 метров закрепляется на воздуховоде крепежным зажимом, поставляемых вместе с датчиком.
|
|
Рекомендации по монтажу датчика температуры:
- Для управления температурой приточного воздуха: по ходу потока воздуха после вентилятора, если он установлен за последним кондиционером. Иначе, на минимальном расстоянии в 0,5 м за последним кондиционером.
- Для управления температурой вытяжного воздуха: всегда перед вытяжкой.
-
Как ограничительный датчик для температуры подаваемого воздуха: как можно ближе к вытяжке.
-
Для контроля температуры точки росы: сразу же после брызгоотделителя вентиляционной камеры с водяной завесой.

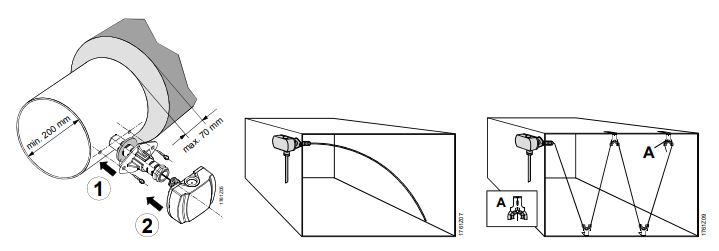

Примеры монтажа датчика QAM2120.040 на воздуховоде:

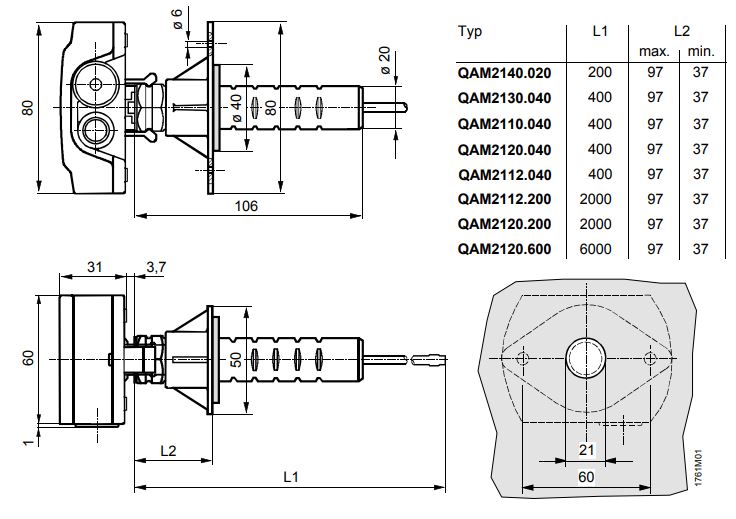

Размеры датчика QAM2120.040:
Все размеры даны в мм.
Видео по серии датчиков Symaro от Siemens:
Если у Вас есть вопросы по техническим характеристикам датчика температуры QAM2120.040, требуется подбор оборудования или проверка спецификации - отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!
 |
Наша компания является официальным дистрибьютором продукции для автоматизации инженерных систем зданий и систем безопасности Бизнес-подразделения "Автоматизация и безопасность зданий" компании "Сименс" (SIEMENS) на территории Российской Федерации. Это позволяет нам предлагать наиболее выгодные ценовые условия нашим клиентам, а также оптимизировать сроки поставки. |
Заказной номер
BPZ:QAM2120.040
Производитель
Бренд
СИМЕНС
Серия
Symaro
Линейка продукции
QAM
Производство
Китай
Гарантия
12 месяцев
Стоимость QAM2120.040
- Цена QAM2120.040 на сайте не является публичной офертой и носит информационный характер.
- В зависимости от типа Вашей компании (монтажная организация, торговая компания, служба эксплуатации и так далее) мы предоставляем дополнительные скидки.
- Для их получения отправьте, пожалуйста, Ваш запрос на почту sales@pulseelectro.ru (круглосуточно) или позвоните нам по телефону +7 (495) 730-30-17 (понедельник-пятница с 10:00 до 18:00 по московскому времени).
Условия оплаты
- Оплата товара производства осуществляется по выставленному счету. Счет выставляется в рублях и действителен в течение 3-х дней.
- Товар продается на условиях 100% предоплаты. Для постоянных клиентов возможны индивидуальные условия платежа.
Доставка
- Стоимость доставки по Москве: 500 рублей. Возможен самовывоз по рабочим дням из нашего офиса по адресу: Москва, ш. Волоколамское, д. 89, корп. 1 стр. 2 . Время самовывоза обговаривается отдельно, чтобы мы могли подготовить все необходимые для Вас документы и передать вместе с грузом.
- Доставка QAM2120.040 в регионы осуществляется через компанию Деловые линии. Доставка до ее терминала в Москве осуществляется силами нашей компании и является бесплатной для заказчика.
- По согласованию с нами возможна доставка к вам в регион другой логистической компанией
Клиент
30.09.2020 15:25:58
Подскажите, что идет в комплекте с датчиком QAM2120.040?
Ответ от pulseelectro.ru

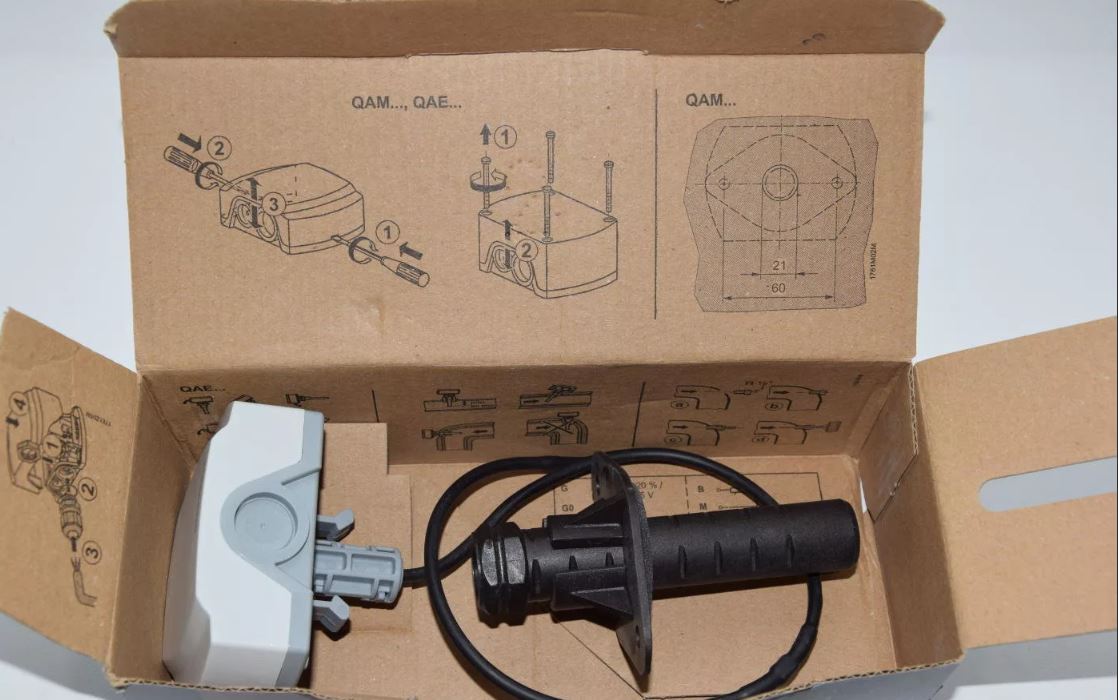

В комплекте идет сам датчик и монтажный фланец.
Клиент
30.09.2020 15:24:17
Подскажите подойдет ли датчик QAM2120.040 для большого воздуховода диаметром 1 метр?
Ответ от pulseelectro.ru
Лучше выбрать датчик с большей длиной измерительного элемента 200 или 600 мм.
Клиент
30.09.2020 15:22:53
Планируем поставить датчик QAM2120.040 на объекте который находится на севере России, там температуры иногда доходят до -55 С. В документации указано -40. Можно ли поставить?
Ответ от pulseelectro.ru
Нет, не рекомендуем устанавливать его в таких температурных условиях.
Клиент
30.09.2020 15:21:38
Подскажите как крепить капилляр датчика QAM2120.040 внутри воздуховода?
Ответ от pulseelectro.ru
Для этого используются специальные зажимы AQM63.3, но для вашего датчика они не потребуются так как длина капилляра небольшая.
Клиент
30.09.2020 15:20:23
Сломался фланец которым крепили датчик в воздуховод, можно ли его купить отдельно?
Ответ от pulseelectro.ru
Да, фланец можно поставить отдельно, его артикул AQM63.0.
